屏蔽丝网缠带

  1. Home
  2. 产品介绍
  3. 屏蔽丝网缠带

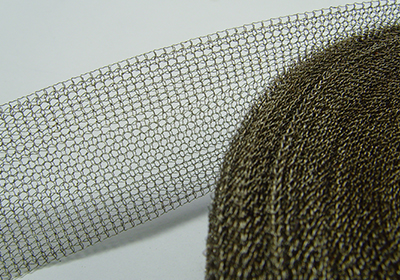

Wire Mesh Tape

  • EMI cable shielding
  • EMI shielding mesh
  • EMI shielding cable tube

概要

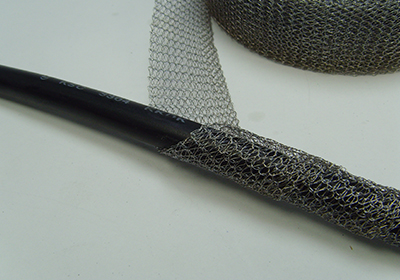

  • 屏蔽丝网缠带，主要采用螺旋形缠绕在电线外部的形态，将电线产生的噪音屏蔽。
  • 根据金属丝的材质，可以用作磁场屏蔽用。

主要特征

  • 耐腐蚀性和灵活性优秀，电磁波屏蔽效果显著。
  • 根据贷款率要求条件，可在2层，3层都可以进行织造。
  • 根据频率带宽及屏蔽率，可以选择金属丝材质。
  • 将电线直接插入针织机中制作的织造方式也可以

产品说明

丝网不同材质屏蔽性能

材料名 H-Field 100 KHz E-Field 10 MHz P-Field 1 GHz
BeCu > 110 dB > 110 dB < 110 dB
Monel 60 dB > 115 dB 95 dB
TCS 80 dB 125 dB 100 dB
Aluminum 38 dB 100 dB 80 dB
Silver Monel 60 dB 75 dB 70 dB

材料选定

丝网 胶带
种类 直径 (mm)
Stainless Steel #304 Soft 0.08, 0.11 T222: 导电丝网双面胶带
T3617: 非导电无纺布双面胶带
※胶带的宽度和粘贴位置可以选择
Sn Plated Cu 0.12
TCS 0.12
Monel #400 0.12
BeCu #C17200 0.12

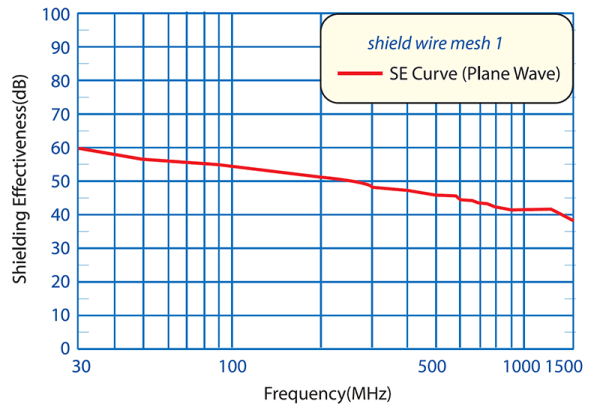

屏蔽效果


* 试验规格: ASTM D 4935
* 试片种类: Sn Plated Cu (双层丝网)

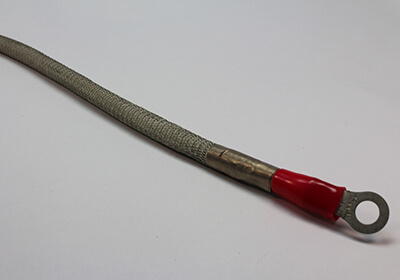

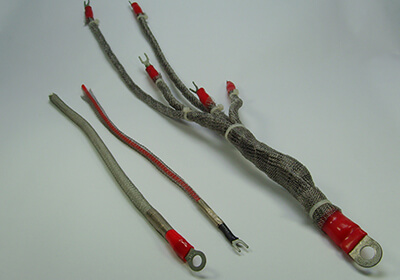

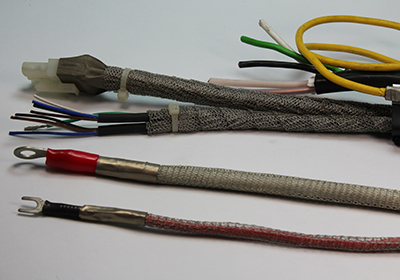

应用事例

一条或多条电线交叉，螺旋形包裹外部，整理电线或屏蔽电子管。
将电线直接插入针织机器的形式织造也可以。

  • EMI shielding wire mesh
  • EMI cable tube
  • EMI wire mesh sleeve

产品支援

产品编号

Wire_Mesh_Tape
Number Code Example
(1) Product Code M (Metal Wire Mesh)
(2) Serial Number 230
(3) Shapes T: Tape type
(4) Wire layers 1: Single layer, 2: Double layers, 3: Triple layers



参考资料

没有数据。
