概要

  • 导电硅橡胶是在硅胶上混合金属粉制成的产品，挑战性很强的导电性衬垫。
  • 硅橡胶固有特性，与粘着物的粘着性好，耐热性优秀。
  • 使用房山用装备、船舶、通信中继器、房山用连接器（O-Ring）等。

主要特征

  • 良好的密封性、导电性和耐热性。
  • 符合RoHS

详细

材料说明

目录 SSC 类型 SC 类型 测试方法
导电填料 银/铜 碳
粘合剂 硅树脂
电气特性 体积阻力 (Ω·cm) < 0.2 < 12.0 ASTM D 257
屏蔽效能(dB) at 30MHz~1.5GHz > 80 > 20 ASTM D 4935
物理特性 密度 (g/cm³) 3.8 ±0.2 1.3 ±0.2 ASTM D 792
硬度 (Shore A) 50~80 (±5) 60~70 (±5) ASTM D 2240
拉伸强度 (kgf/cm²) 30 (430psi) > 60 (850psi) ASTM D 412
撕裂强度 (kgf/cm) 7 17 ASTM D 6248
延伸率 (%) > 200 > 330 ASTM D 412
使用温度 (°C) -50 ~ +70 -50 ~ +150


金属粉末颗粒

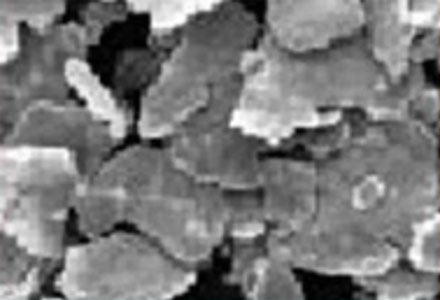

SSC（片状）型镀银铜

SSC(薄片) 类型镀银铜

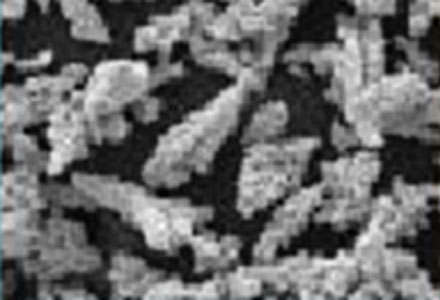

SSC(枝晶)型镀银铜

SSC(树枝状) 类型镀银铜



屏蔽性能

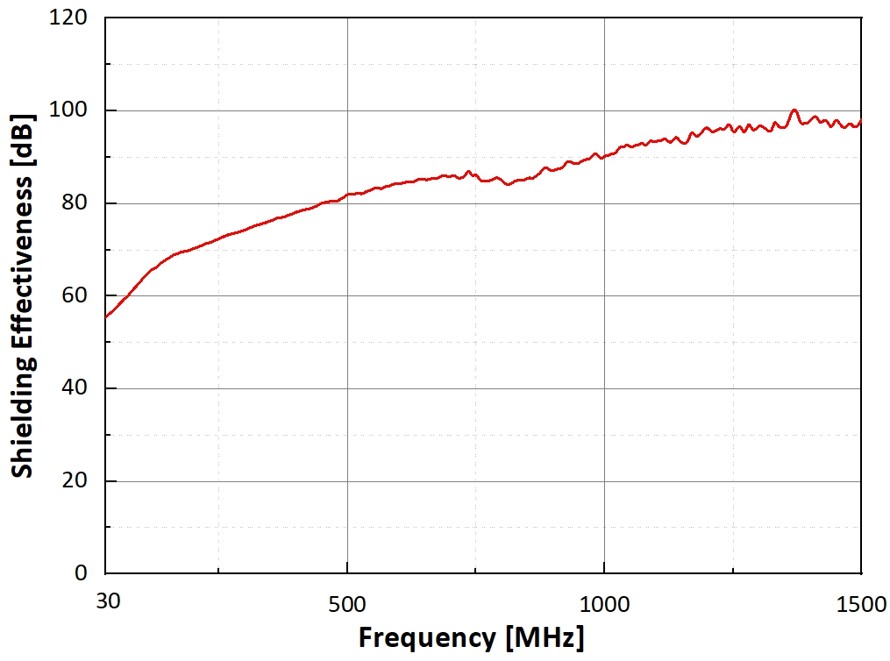

< SSC Type >

SSC Type Elastomer SE graph

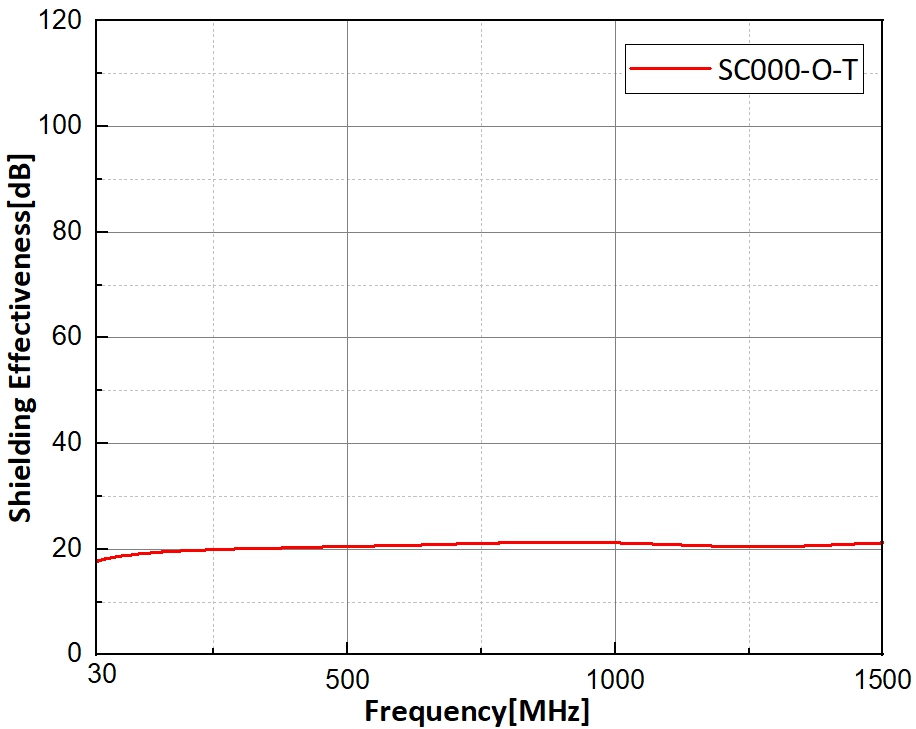

< SC Type >

SC Type Elastomer SE graph

* 测试: ASTM D 4935



产品形状

  • 导电硅橡胶

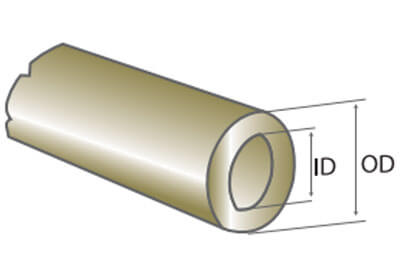

    O-T 类型

  • 导电硅橡胶

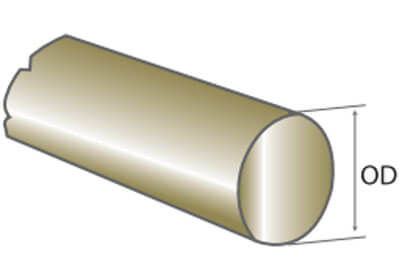

    O-A 类型

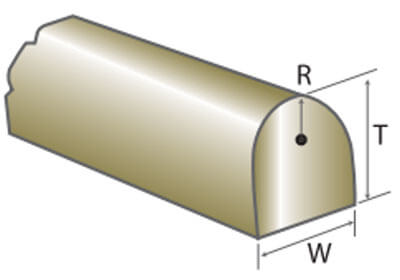

  • 导电硅橡胶

    D-A 类型

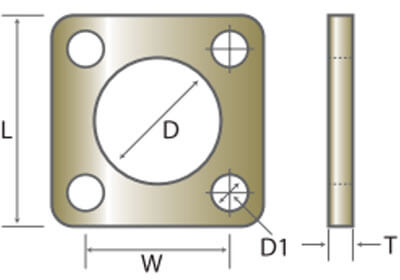

  • 导电硅橡胶

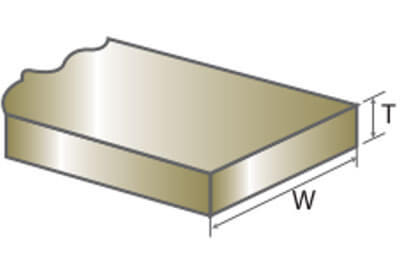

    F-S 类型

  • 导电硅橡胶

    D-T 类型

  • 导电硅橡胶

    G-A 类型

应用实例

主要安装在屏蔽盒、电子设备的外壳槽内，实现电磁噪声屏蔽和接地功能。

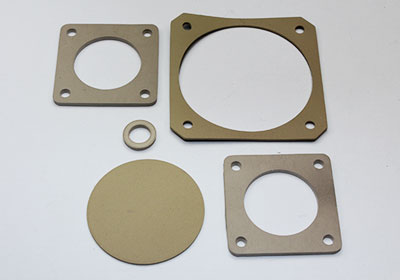

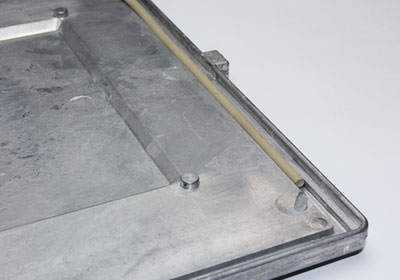

  • 安装在金属外壳上的导电弹性体

产品支援

产品编号

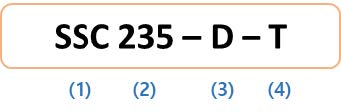

导电弹性体产品代码
Number Code Example
(1) Material SSC: Silicone + Ag/Cu SC: Silicone + Carbon
(2) Serial Number 235
(3) Outer Shape O: O Shape
D: D Shape		P: P Shape
F: Flat Shape
(4) Inner Shape T: Tube Shape
S: Sheet Shape
A: All Silicone Shape
