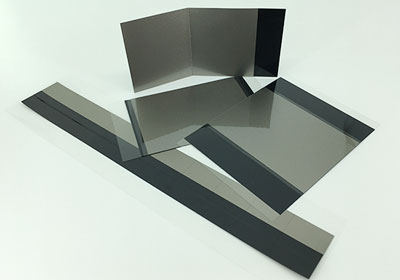

  • 电磁波吸收片形状加工（冲孔、模切）
  • 可更换电磁波吸收片铁氧体磁芯
  • 各类电磁波吸收体（片状、卷状）

概要

  • 噪音抑制/磁性片(电磁波吸收片)是将金属磁体粉末和树脂分散制成的吸收体产品。
  • 控制电子设备内电路间的互联电磁波干扰或近接部件之间的油田结合，减少引起电子机器故障的噪音，解决电磁波干涉问题。
  • 能够吸收10MHz至6GHz频段的电磁波。
  • 它可以用作铁氧体片。

主要特征

  • 可生产高磁导率300 μ'的产品
  • 非导电性
  • 可生产的厚度为30㎛~500㎛
  • 可处理单面背胶易于贴到设备内部。
  • 可制作片材，卷材，可以按用途进行多种形状加工。

吸波材料表面及切面

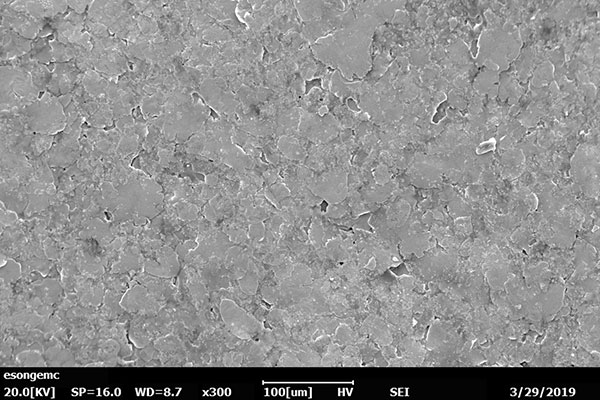

  • EMI-电磁波吸收材料-表面放大

    表面放大300倍

  • EMI-电磁波吸收材料-切面放大

    切面放大1000倍

EMI解决方案 (SRA 系列)


常用规格

  • 可用频段：10MHz ~ 6GHz
  • 生态友好型（符合 RoHS，无卤素）
  • 片材型厚度：30～500 μm（卷材另询）
  • 最大尺寸：片状 350 x 640mm，卷状宽度 600mm

用于一般EMI对策

品号 磁导率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 导热系数
[W/mK]		 硬度
[Shore A]		 拉伸强度
[kgf/mm2]		 延伸率
[%]		 表面电阻
[Ω/□]
SRA461 50 -30~85 3.6 0.5 90 4 5 >106
SRA47 80 -30~85 3.7 0.5 90 4 5 >106
SRA48 100 -30~85 3.7 0.5 90 4 5 >106
SRA31 130 -30~85 3.7 0.5 90 4 5 >106
SRA35 160 -30~85 3.8 0.5 90 4 5 >106
SRA34 190 -30~85 3.8 0.5 90 4 5 >106
SRA331 210 -30~85 3.8 0.5 90 4 5 >106
SRA36 250 -30~85 4.0 0.5 90 8 6 >106
SRA37 300 -30~85 4.1 0.5 90 3 2 >104


  • 磁导率
    电磁波吸收体磁导率 - 用于一般EMI解决方案

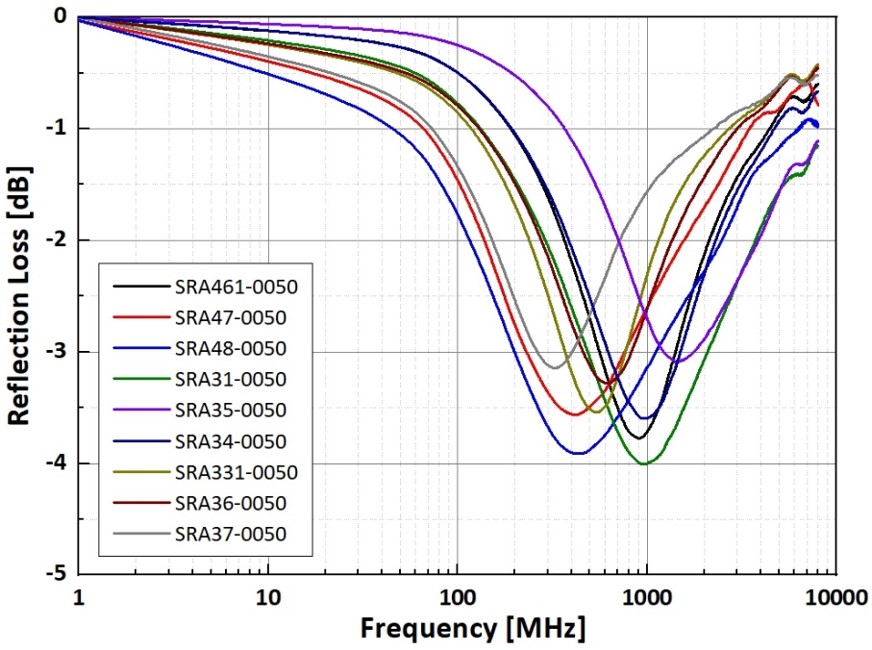

  • 反射损失率
    电磁波吸收器回波损耗 - 用于一般 EMI解决方案

阻燃型 (阻燃等级 UL94 V-0)

品号 磁导率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 导热系数
[W/mK]		 硬度
[Shore A]		 拉伸强度
[kgf/mm2]		 延伸率
[%]		 表面电阻
[Ω/□]
SRA61 100 -30~100 3.1 0.5 95 3 2 >106
SRA62 130 -30~100 3.4 0.5 95 3 2 >106
SRA63 150 -30~100 3.6 0.5 95 3 2 >106

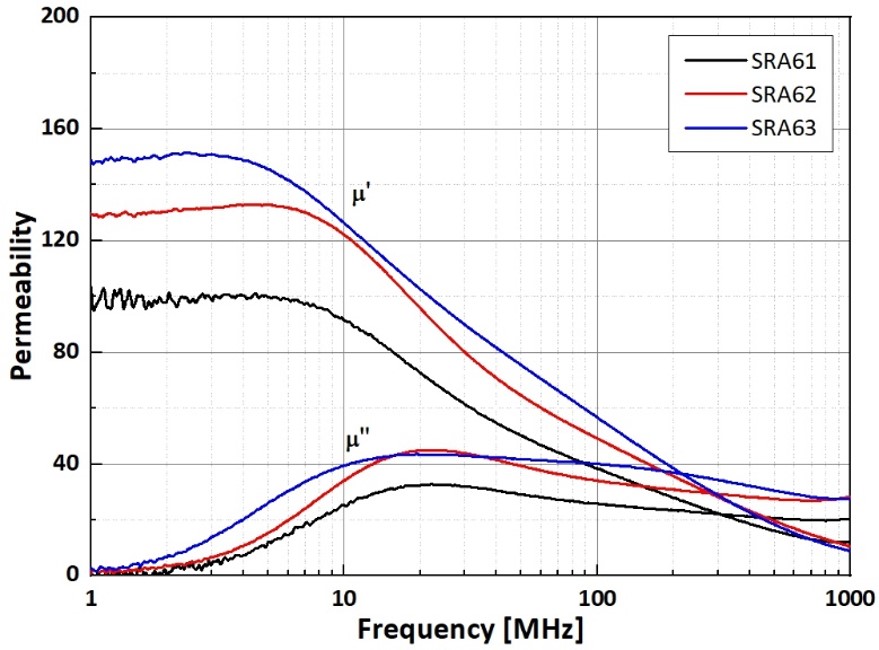

  • 磁导率
    电磁波吸收体导磁性-阻燃型

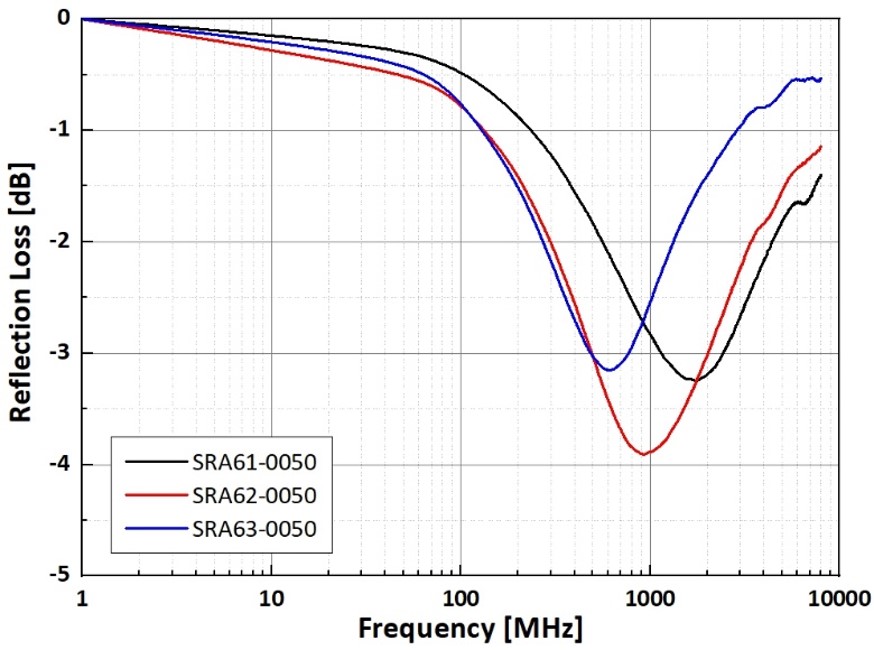

  • 反射损失率
    电磁波吸收体回波损耗-阻燃型

耐热型

品号 磁导率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 导热系数
[W/mK]		 硬度
[Shore A]		 拉伸强度
[kgf/mm2]		 延伸率
[%]		 表面电阻
[Ω/□]
SRA10H 100 -30~125 3.8 0.5 90 7 5 >106
SRA15H 150 -30~125 3.8 0.5 90 8 5 >106
SRA20H 200 -30~125 4.0 0.5 90 9 5 >105
SRA25H 250 -30~125 4.0 0.5 90 10 5 >105


  • 磁导率
    电磁波吸收体导磁-耐热型

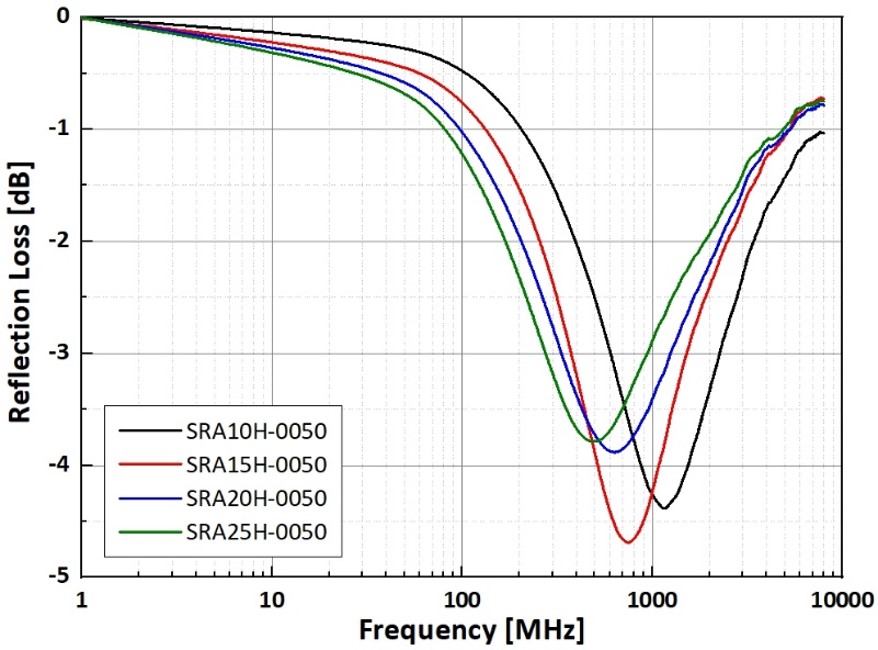

  • 反射损失率
    电磁波吸收体回波损耗-耐热型

卷材型

品号 磁导率
[μ'@3㎒]		 使用温度
[℃]		 密度
[g/cm3]		 导热系数
[W/mK]		 硬度
[Shore A]		 拉伸强度
[kgf/mm2]		 延伸率
[%]		 表面电阻
[Ω/□]
SRA71R 100 -30~85 2.5 0.1 80 5 2 >106
SRA70R 120 -30~85 2.5 0.1 80 5 2 >106
SRA15R 150 -30~85 2.8 0.1 80 12 2 >105

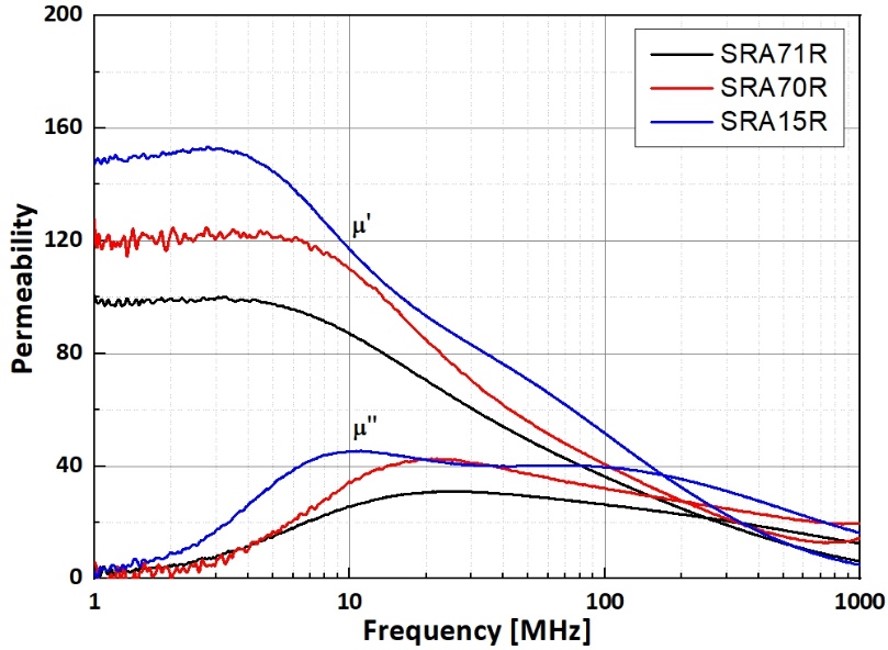

  • 磁导率
    电磁波吸收体磁导率-卷材型

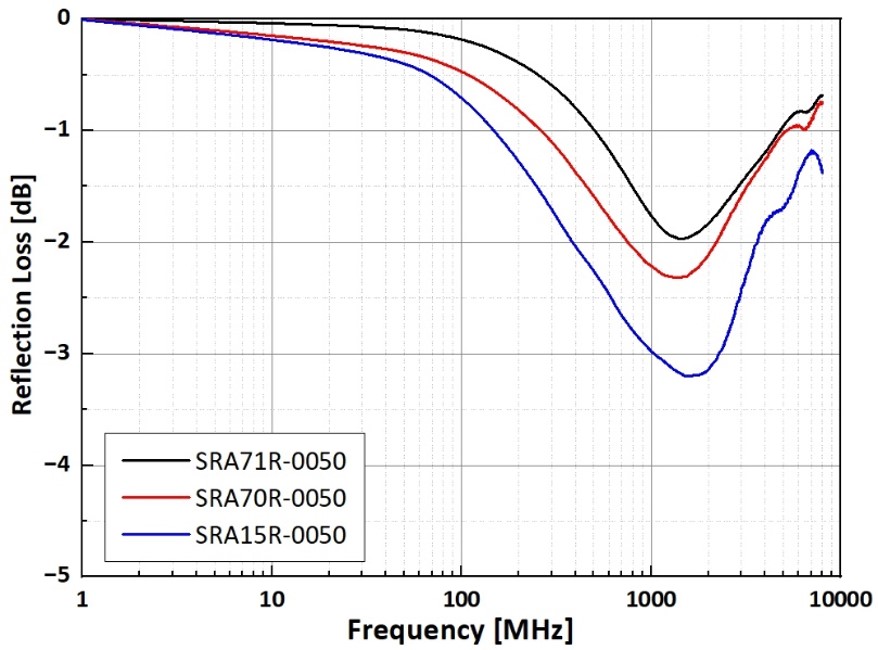

  • 反射损失率
    电磁波吸收体回波损耗-卷材型


应用实例

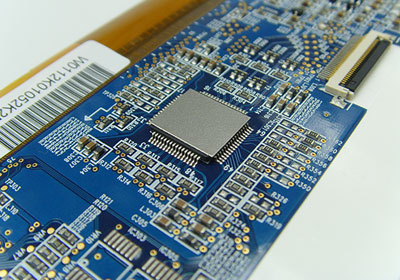

  • EMI吸收片直接附着在噪声源上

    直接附着在噪声源上

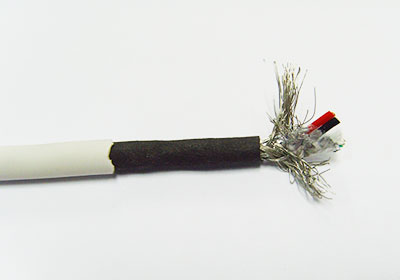

  • 通信电缆中吸收

    通信电缆中吸收

  • EMI吸收片直接附着在噪声源上

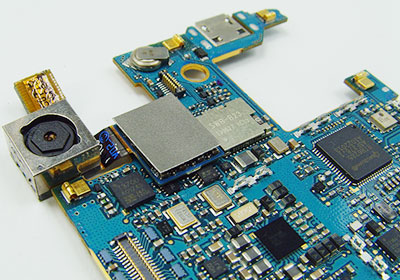

    附于电路板表面局部区域

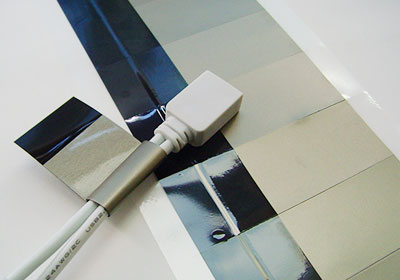

  • 更换噪声滤波器

    更换噪声滤波器

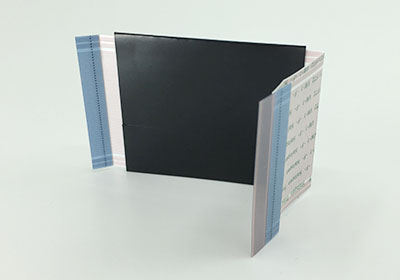

  • EMI吸收片包裹在FFC

    包裹在FFC

产品支援

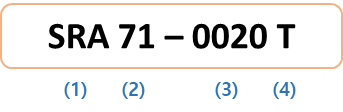

产品编号

EMI吸收器产品分类代号
Number Code Example
(1) Product Code SRA (For EMI)
(2) Serial Number 71R: Roll type
(3) Thickness (T) 0020: 0.20mm, 0010: 0.10mm
(4) Adhesive Tape T: Single-sided tape
N: No tape

常见问题解答 (FAQ)

Q1. 普通金属屏蔽片 (Shielding) 与吸波导磁片/吸波片 (Absorber) 的技术区别及选用标准是什么？ ▶

A.

  • 金属屏蔽片是通过反射来阻挡入射的电磁波，而我司的吸波导磁片（SRA系列）则是通过将入射的电磁波转化为热能来减少电磁干扰。
  • 如果仅使用金属外壳或屏蔽罩，内部产生的电磁波并不会消失，而是会发生折射，从而对其他相邻元件造成干扰，并引发二次问题。
  • 相反，吸波导磁片通过电路间的相互干扰和内部多重反射来衰减电磁能量，在密闭的小型电子设备的调试中效果显著。

咨询: tres@esongemc.com / +86-10-8478-2376

Q2. 如何根据需要解决的噪声频段 (MHz ~ GHz) 来匹配磁导率 (μ′) 指标？ ▶

A.

  • 吸波导磁片的吸波降噪频段会因磁导率、厚度等因素而有所不同。
  • 通常情况下，在相同厚度下，磁导率越高，在 1GHz 以下频段的降噪效果越好；在相同磁导率下，厚度越厚，在 1GHz 以下频段的降噪效果也越好。
  • 但是，由于电路设计和周围环境的不同，可能会有各种复杂原因，因此在实际应用中，需要尝试不同规格的产品来寻找最佳条件。

■ SRA系列 各频段磁导率及磁损耗规格表

产品代码
(Model)		 初始磁导率
(μ′ @ 3MHz)		 主要损耗频段
(Target Frequency Range)		 主要抑制噪声类型及目标应用 备注
SRA37 300 ±20% 10 MHz ~ 500 MHz • 数字电路的基础时钟 (Clock) 噪声
• 低频段谐波 (Harmonics) 抑制
• 开关电源 (SMPS) 的传导噪声 		专注于低频段的高磁导率设计
SRA331 200 ±20% 100 MHz ~ 1 GHz • 高速数据线 (DDR内存总线) 噪声
• 阻断显示接口 (LVDS, MIPI) 的相互干扰 		通用 EMI 整改调试
SRA35 150 ±20% 500 MHz ~ 3 GHz • 改善 Wi-Fi (2.4GHz) 及 LTE 通信频段的接收灵敏度
• 抑制移动设备内部的天线耦合噪声 		推荐用于高频通信对策
SRA48 100 ±20% 1 GHz ~ 6 GHz • 防止 5G Sub-6 GHz 通信天线杂散/灵敏度降低
• 汽车 ADAS 雷达/摄像头模块的高频 noise 干扰
• 将串扰 (Crosstalk) 耦合能量转化为热能 		专用于超高频及汽车电子领域

咨询: tres@esongemc.com / +86-10-8478-2376

Q3. 将吸波片直接贴在 PCB 基板或 IC 芯片表面，会引发短路 (Short) 等电气问题吗？ ▶

A.

  • 是的，您可以放心直接贴装。SRA系列产品是将金属磁性粉末均匀分散在高分子树脂中制成的，具有很高的表面电阻（非导电性）特征。
  • 因此，由于其不导电，可以像胶带一样直接贴在布有高密度线路的 PCB 表面、IC 芯片上方，或 FPCB（柔性电路板）扁平电缆上，无需额外的绝缘处理，即可有效降低噪声。

咨询: tres@esongemc.com / +86-10-8478-2376

Q4. 贴在 FFC/FPC 电缆或天线周围时，其传输损耗 (Transmission Loss) 和衰减特性表现如何？ ▶

A.

  • SRA系列在抑制微带线 (Microstrip Line) 和 FFC（扁平电缆）传输线产生的微波高频噪声方面，具有卓越的近场 (Near-field) 衰减性能。
  • 产品以薄且富有柔性 (Flexible) 的片材形式提供，亦可作为包裹细长排线的捆扎带形式应用。它能将通信信号本身的质量（SI, 信号完整性）衰减降至最低，同时选择性地抑制由介电耦合（Dielectric Coupling）引起的串扰噪声。

咨询: tres@esongemc.com / +86-10-8478-2376

Q5. 在量产工艺中，是否支持卷材 (Roll) 供应？高精度模切 (Die-cutting) 的加工性能如何？ ▶

A.

  • 是的，我司的吸波导磁片是加工性极佳的薄膜型产品。
  • 除了标准片材规格 (210x300mm) 外，我们还提供最大宽度为 600mm、可实现持续供货的卷材 (Roll) 形式，可直接投入到客户的自动化模切 (Die-Cutting) 冲压生产线上。
  • 从 30㎛ 到 500㎛ 的超薄厚度系列产品，其背面均经过了整洁的导电/非导电压敏胶带 (PSA) 层压复合处理。即使在智能手机内部复杂的机械结构或段差部位贴合，也能安全地紧密贴合，不会出现翘起现象。

咨询: tres@esongemc.com / +86-10-8478-2376
