概述
- 铜铁合金箔是由铜(Cu)和铁(Fe)组成的二元合金，可调节铜/铁的比例，克服了铜合金的缺点（导电率、弹性下降，氧化腐蚀开裂）。

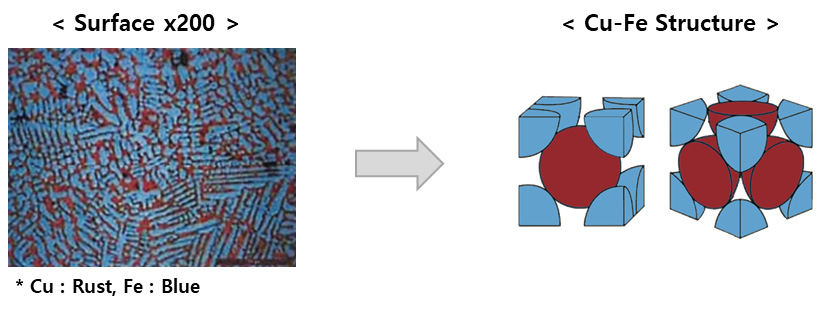

- 由铜和铁构成，铜和铁没有相互凝聚的现象。铁粒子的微细化和均匀分散，在铜合金内几乎没有铁成分的偏析，保留了铜与铁的特性。
- 具有导电性、导热性、弹性等铜的特性和耐磨性、抗拉强度、硬度、磁性等铁的特性，防热材料、电磁波屏蔽材料等应用领域多种多样。
主要特性
- 凭借优秀的导热（热扩散）性能和导电性、适用于电磁波屏蔽、防热材料
- 强度、导电率、热传导性、磁性、耐磨性高。
- 铜和铁分散均匀、薄膜（15微米）可轧制、表面可电镀
- 可代替纯铜、磷青铜、钡铜、钛铜等。
- 没有铅等RoHS成分，比现有的铜合金在高张力、传导率等方面具有更好的性能。
产品详情
材料规格
| 分类 | 特性 | ||
|---|---|---|---|
| 化学成分 (wt%) |
Cu | Fe | Mn, Sn, 其他 |
| 94~96 | 4~6 | 微量 | |
| 机械性能 | 抗拉强度 | N/mm2 | 500~700 |
| 延伸率 | % | 6~20 | |
| 硬度 | HV | 160~185 | |
| 物理性能 | 比重 | g/cm3 | 8.87 |
| 热导率 | W/mK | 270~350 | |
| 电导率 | %IACS | 60~75 | |
| 杨氏模量 | GPa | 130~160 | |
| 厚度 | μm | 30~200 | |
| 宽度 | mm | 400 | |
| 长度 | mm | 卷材类型 | |
| SMT 特性 | 与铜相同，可焊接（通常镀锡后使用） | ||
根据Cu-Fe比例的特性
| 型号 | 电导率(%IACS) | 抗拉强度(N/mm2) | 热导率(W/mK) |
|---|---|---|---|
| CFA95 | >70 | >550 | >300 |
| CFA50 | >35 | >1,300 | >170 |
| CFA15 | >10 | >1,800 | >90 |
* 数字表示铜(Cu)的比例。
热传导性能比较
- 导热（热扩散）性能优秀，抑制热源升温，具备良好的局部过热抑制性能。
- 用作热扩散框架、导热弹簧零件、屏蔽罩等。

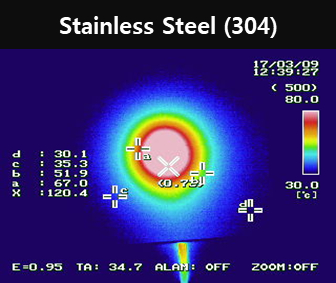

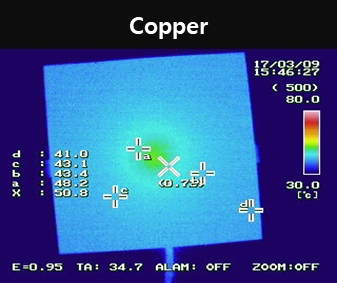

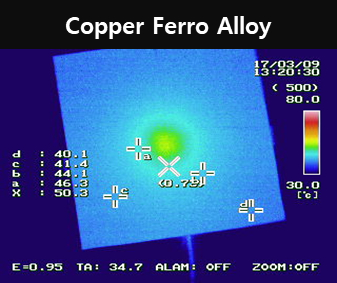

CFA / 不锈钢 / 纯铜 热扩散性能比较
- 不锈钢的热扩散性能差，只有局部部位升温，但CFA和纯铜的热迅速扩散到整个表面，抑制热源升温的性能优秀。

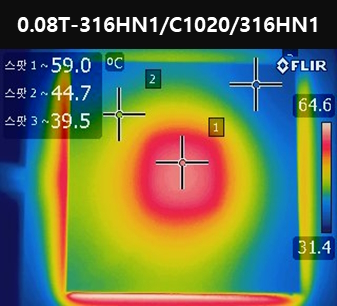

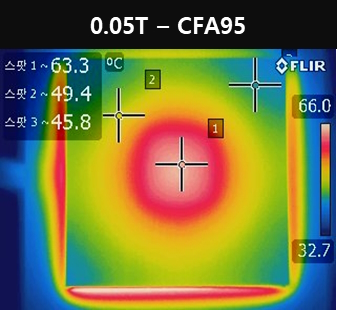

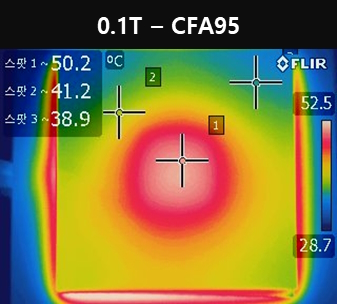

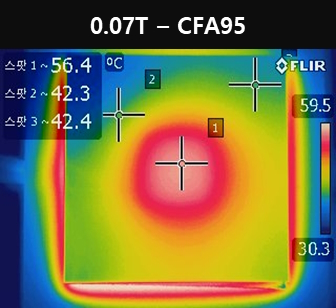

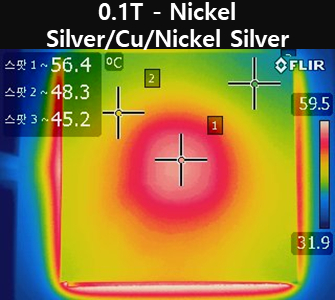

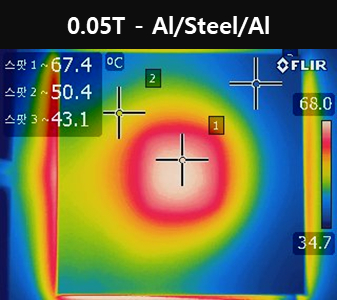

CFA / 复合金属 热扩散性能比较
- 复合金属样品：SUS/铜/SUS，铝/碳钢/铝，洋白铜/铜/洋白铜
- 测温点1、2、3：从表面中央（热源）到对角线方向每隔20毫米的热像仪温度测量值

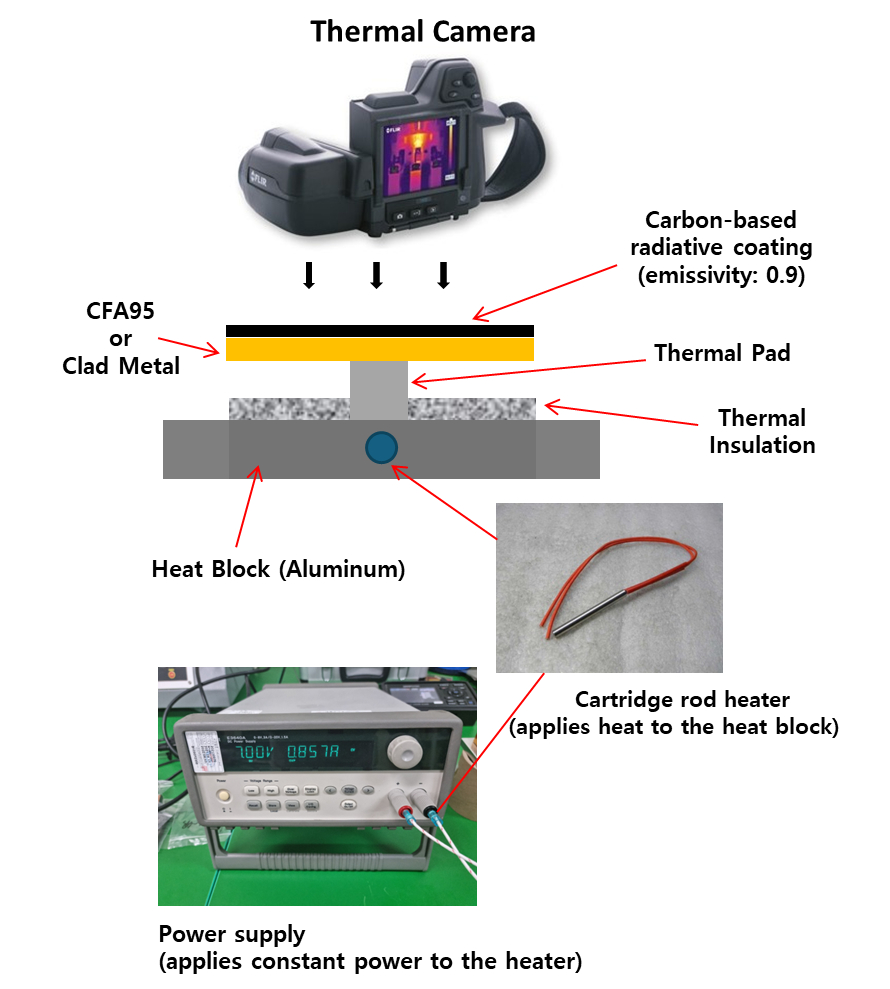

< 测量方法 >
- 使用导热垫将CFA95和复合金属与热块连接。
- 设置热像仪，以便在表面中央以对角线方向间隔20毫米测量温度。
- 通过电源设备向热块输入稳定功率。
- 1小时后用热像仪测量并拍摄3个点的温度。
※ 测试环境开放空间，温度维持在约25℃。
应用案例

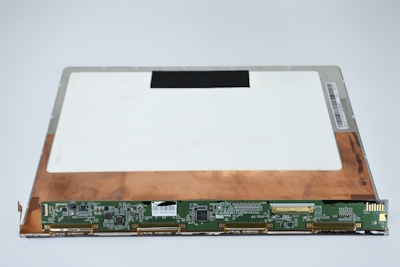

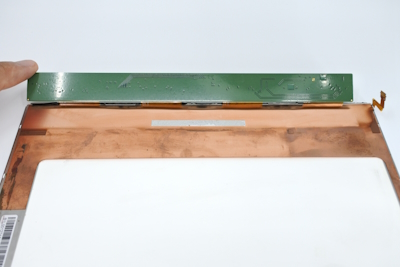

用于散热和屏蔽
- 热扩散性好，有效抑制局部过热现象。
- 良好的导电性，适用于屏蔽与接地。

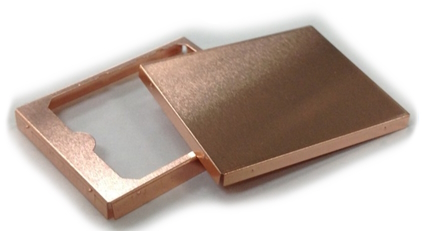

- 因含铁，成型加工性能良好，适用于屏蔽罩等结构件。

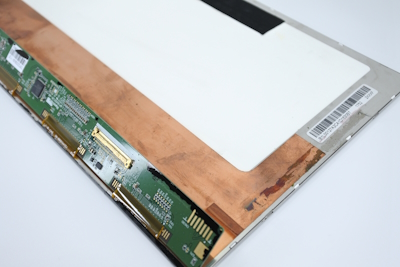

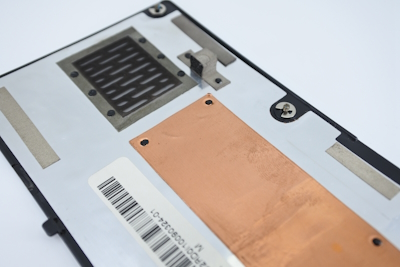

- 适用于移动设备内部的屏蔽罩、散热片。

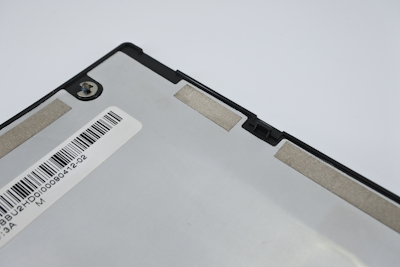

- OLED电视散热盖板。
- 根据热量的不同，可以更换石墨板或加热管。
智能平板

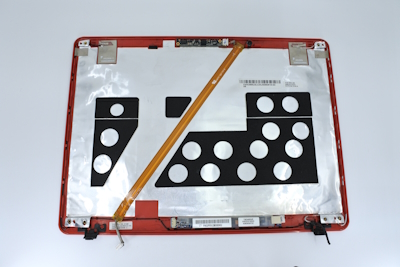

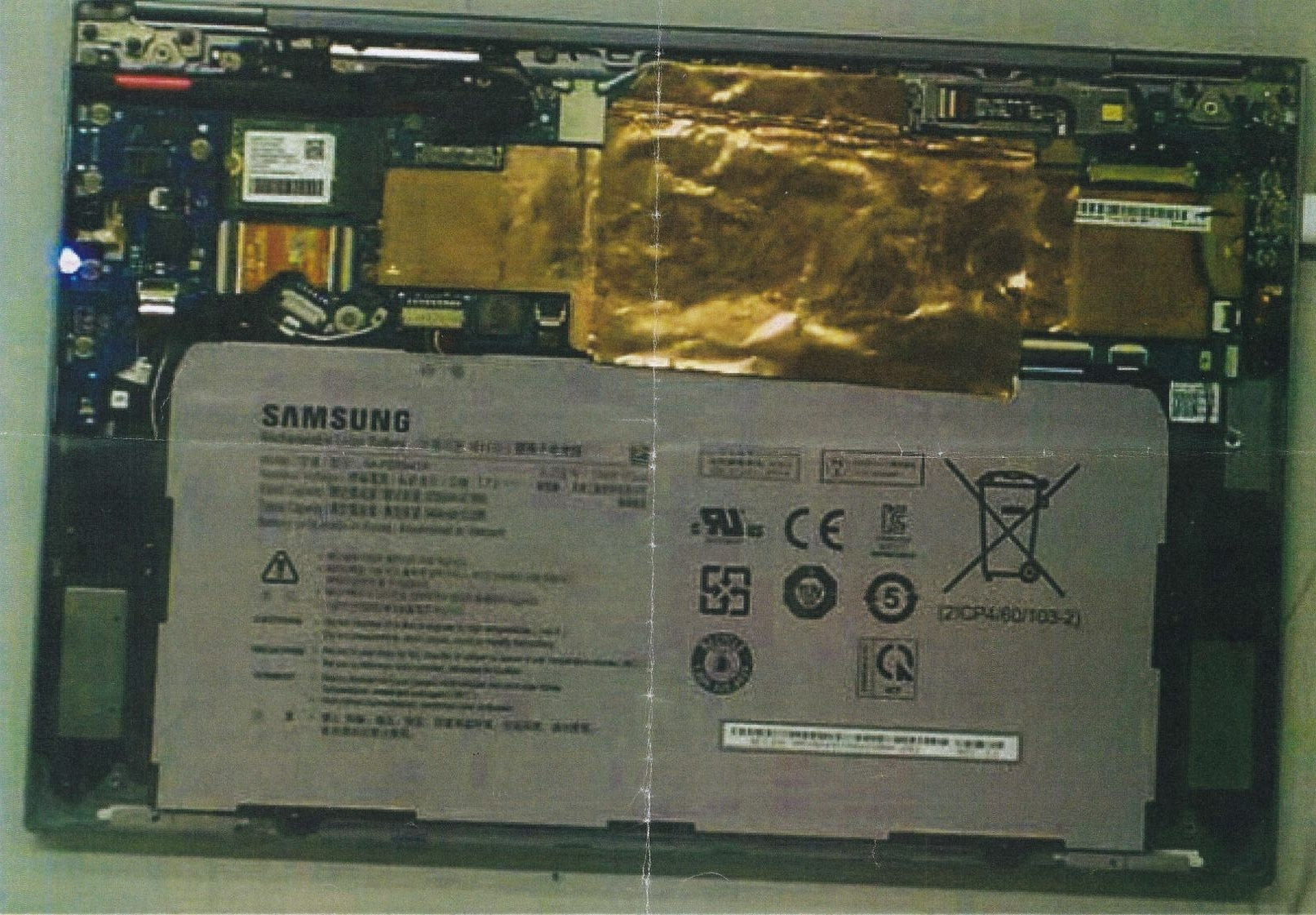

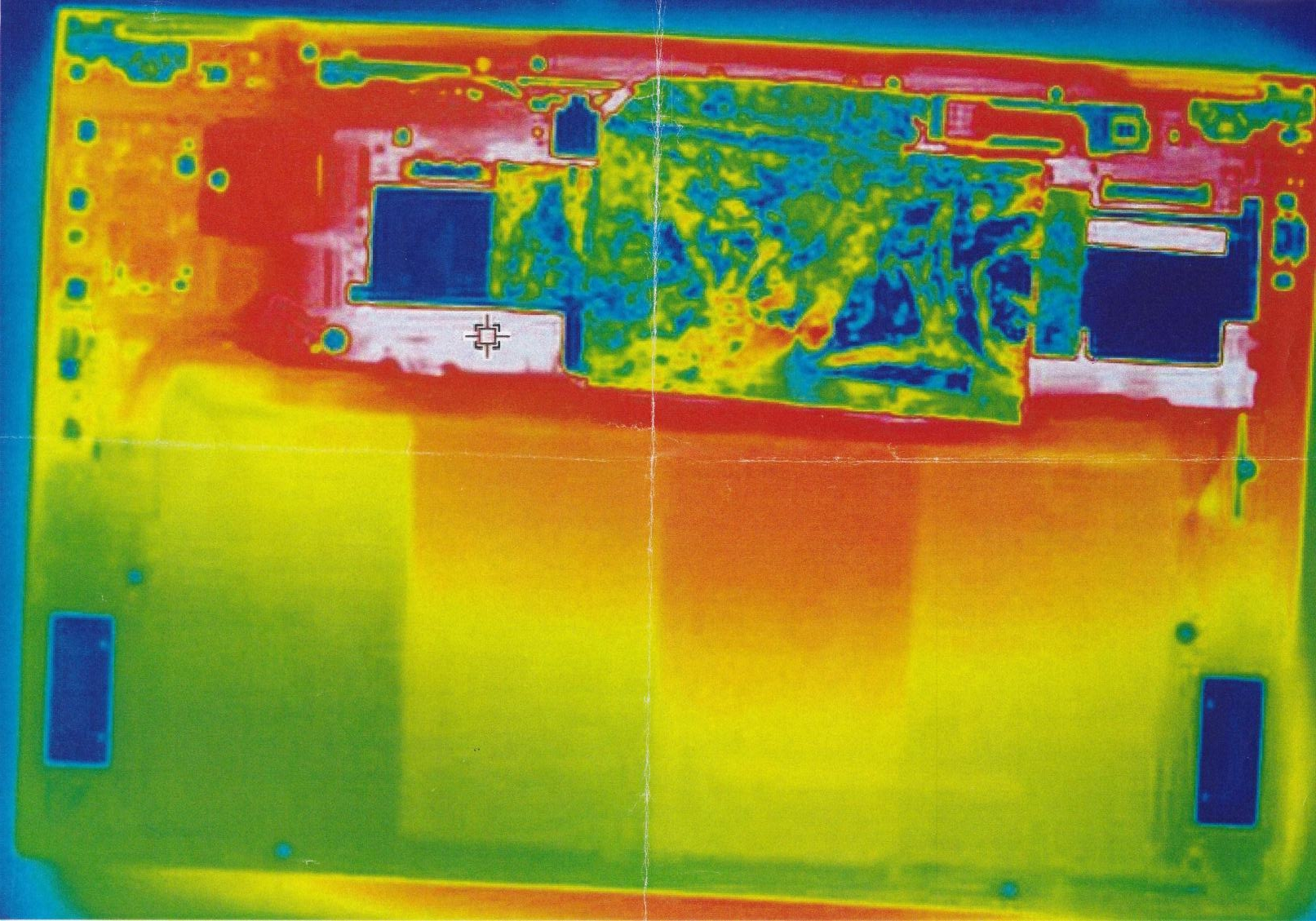

笔记本电脑
