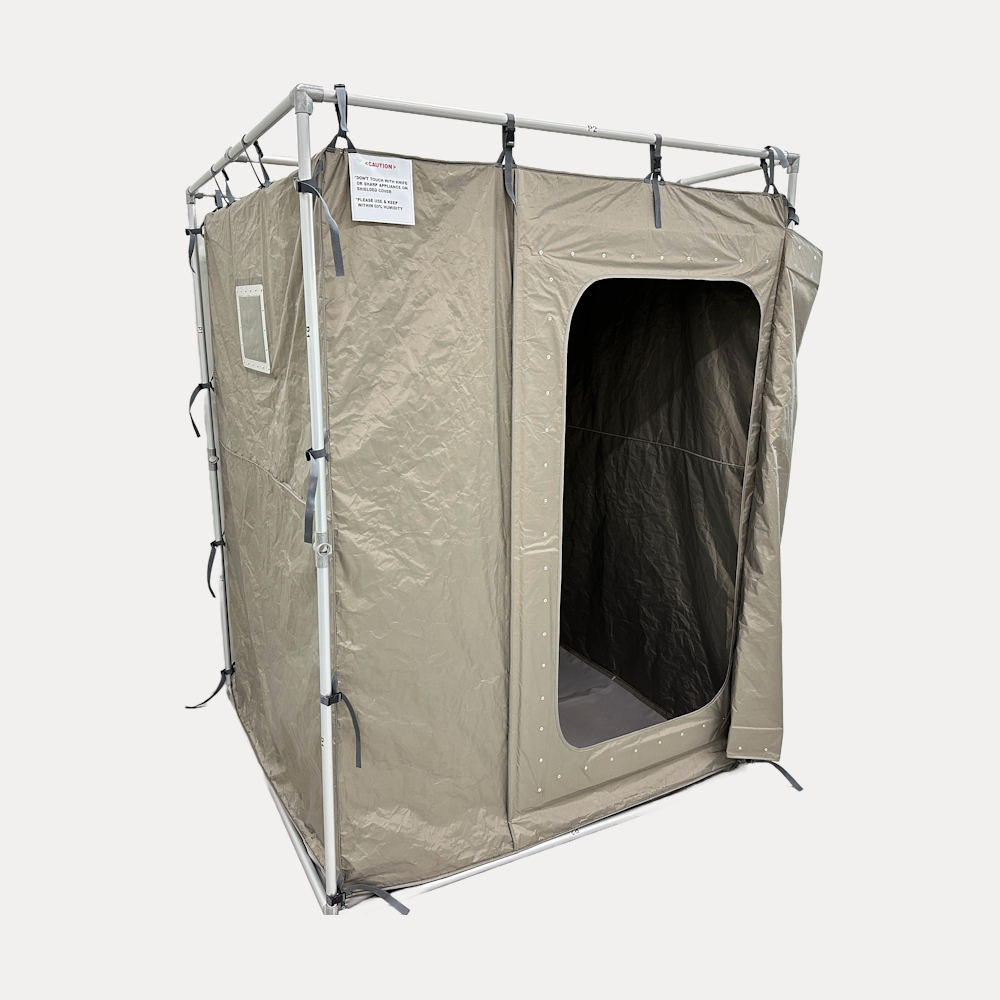

RF/EMI 屏蔽室型帐篷

突破性地改善了门开关（磁贴方式）和屏蔽性能。

RF/EMI屏蔽帐篷是一种基于法拉第笼(Faraday Cage)结构的便携式屏蔽解决方案,与固定式屏蔽室(Shielded Room)、硬壁屏蔽室相比,安装和移动更为自由,可作为EMC预兼容测试、传导/辐射发射(Conducted/Radiated Emission)测量、无线设备认证测试、TEMPEST等安全通信环境中,相较固定式屏蔽室成本更低、搭建更迅速的替代方案。
该产品基于Ni/Cu/Ni镀层织物优异的导电性,并采用双重磁性门封结构,抑制接缝处因缝隙天线效应(Slot Antenna Effect)产生的泄漏,即使在频繁开关的现场环境下也能保持稳定的屏蔽效能(SE, Shielding Effectiveness)。(平均80dB,最大90dB @ 400MHz)

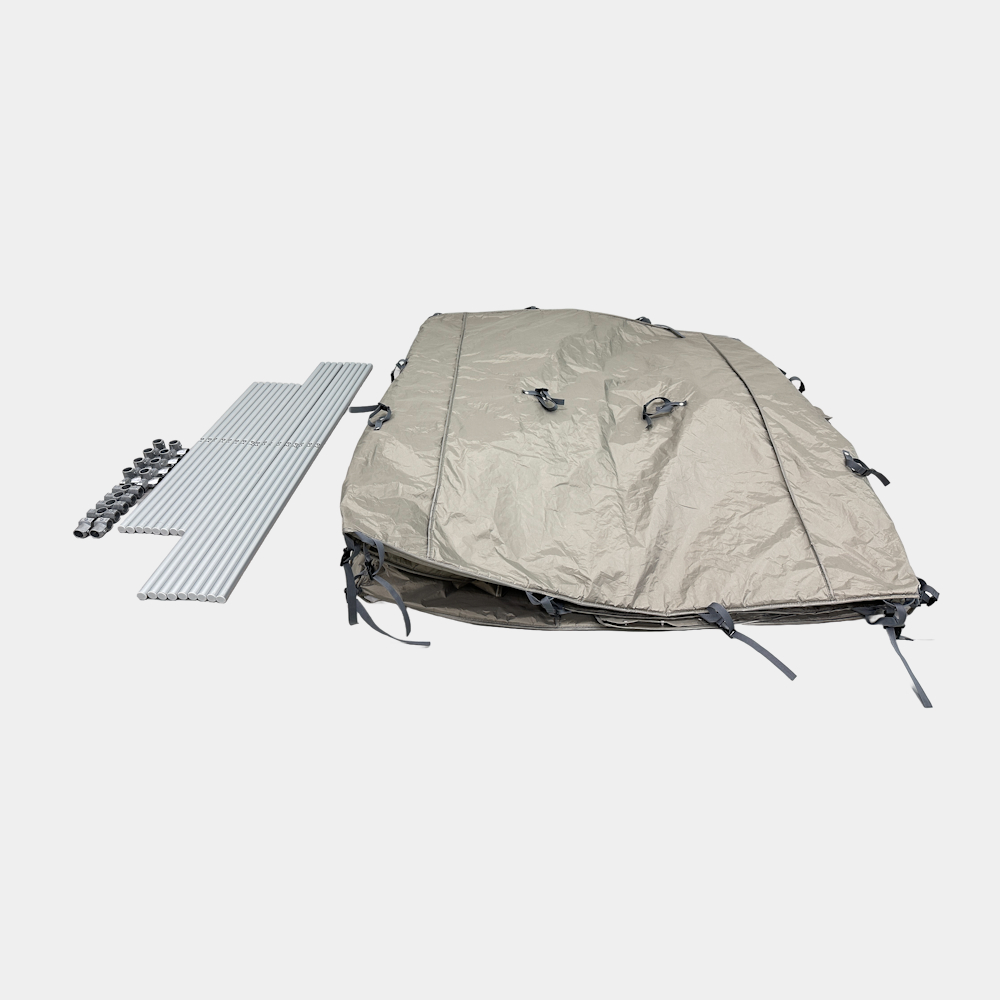

采用可拆装式框架结构,搭建与拆卸简便,可快速应对现场移动测量、企业内部临时屏蔽筛查等多种测试环境;并提供单层/双层结构选项,可根据所需屏蔽等级灵活配置系统。

特征

使用金属涂层纤维，具有良好的灵活性和导电性。（平均80dB，MAX90dB）
磁性门易于开关。（3秒内）
可以以较低的成本实施简易屏蔽室。
除标准尺寸外，可根据客户要求定制。

说明
屏蔽效果
面料屏蔽性能测试
选项品
应用案例

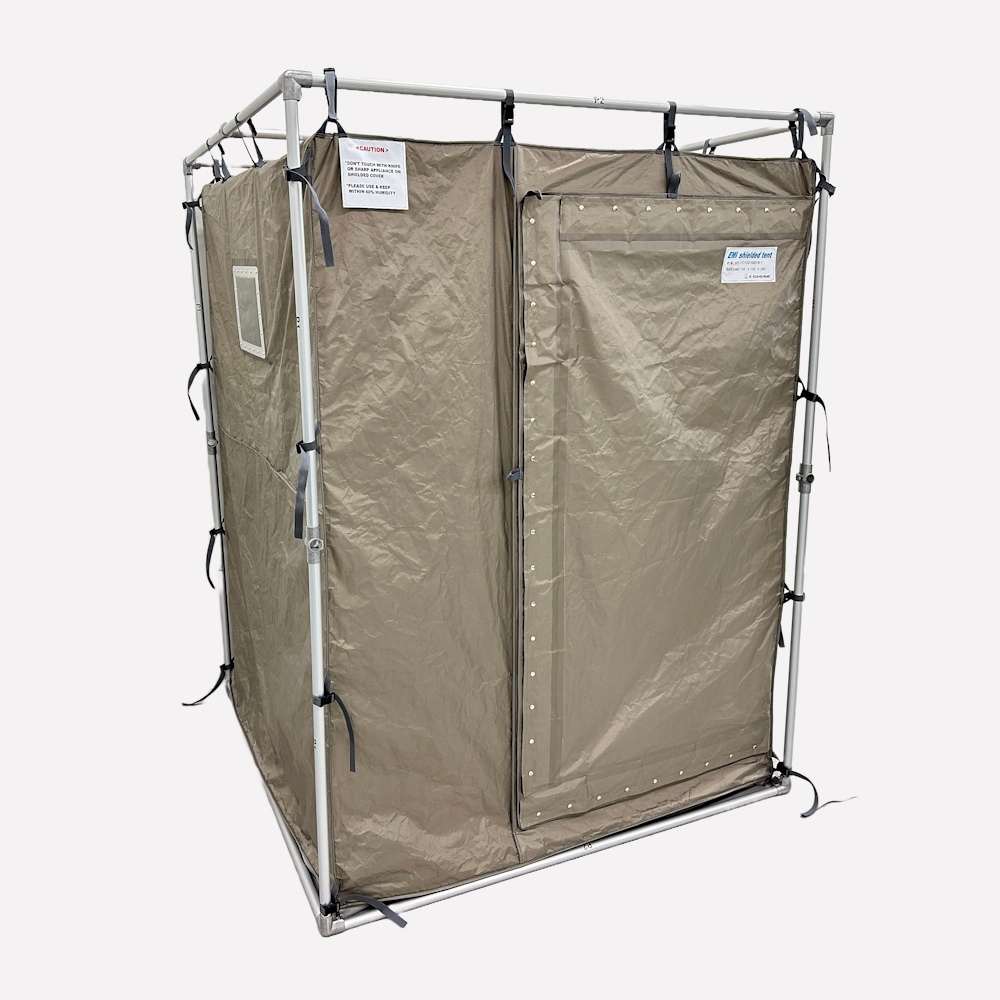

HST 系列 (Hi-Shielded Tent)

屏蔽率: 平均 80dB at 400MHz
屏蔽罩(面料): 在Ni/Cu/Ni镀膜涤纶面料上涂覆特殊加工面料（获得专利），大幅改善屏蔽性能。

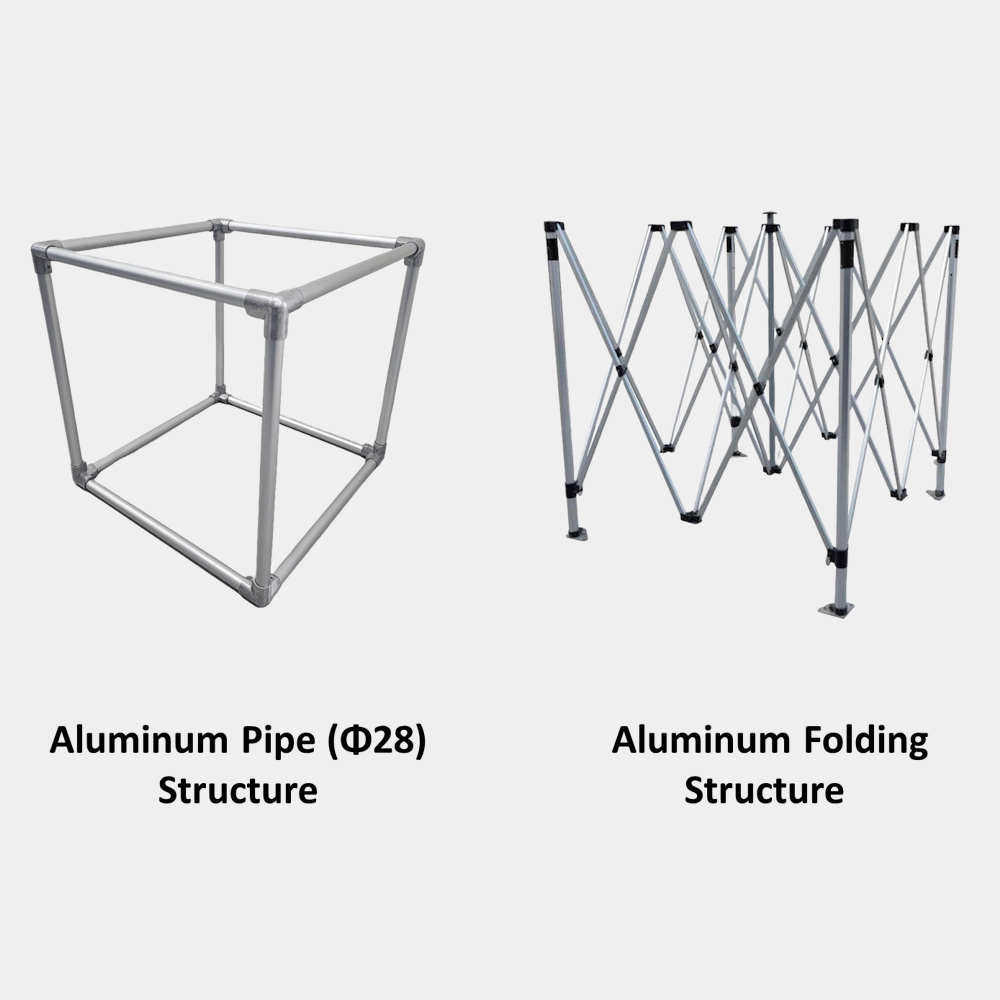

框架: 铝管（Φ28）或铝制折叠帐篷框架可选。

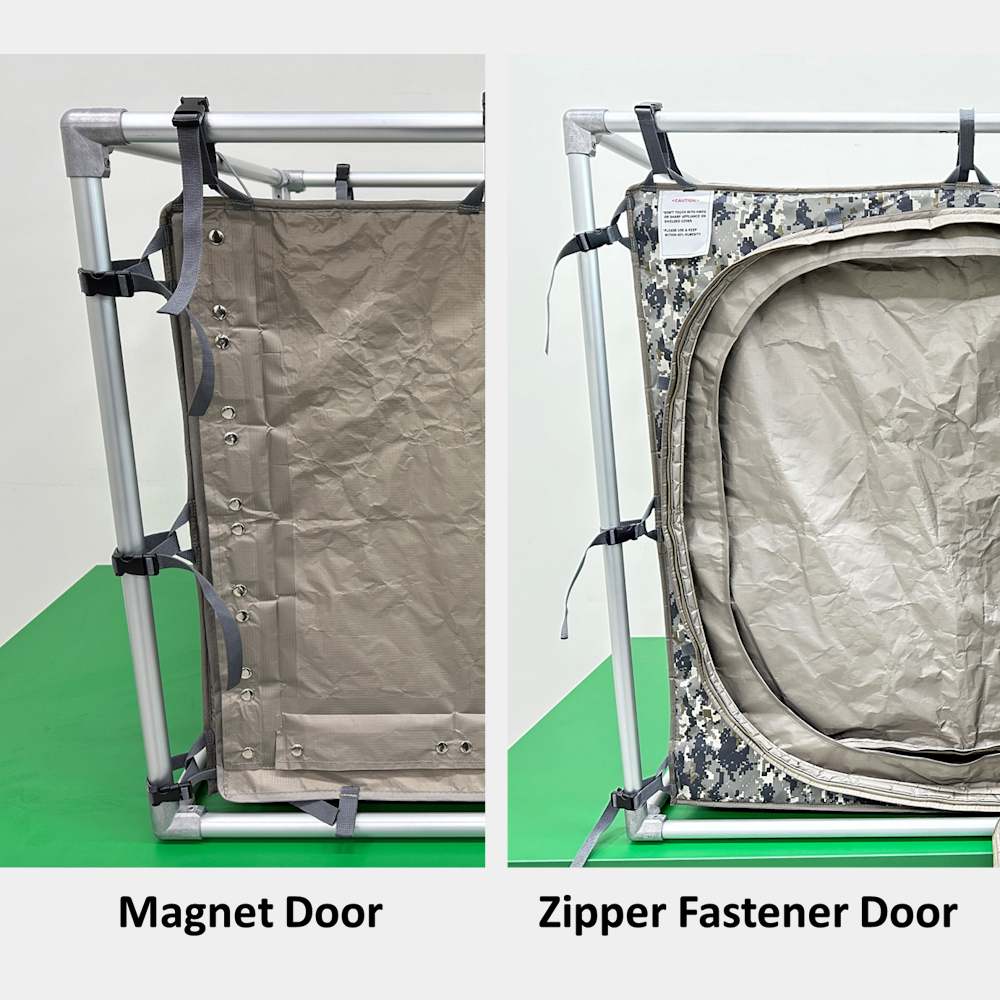

开门方式: 可选择磁性方式或双拉链方式。
* 磁性方式具有良好的门密封性，易于开关，可在3秒内开关。

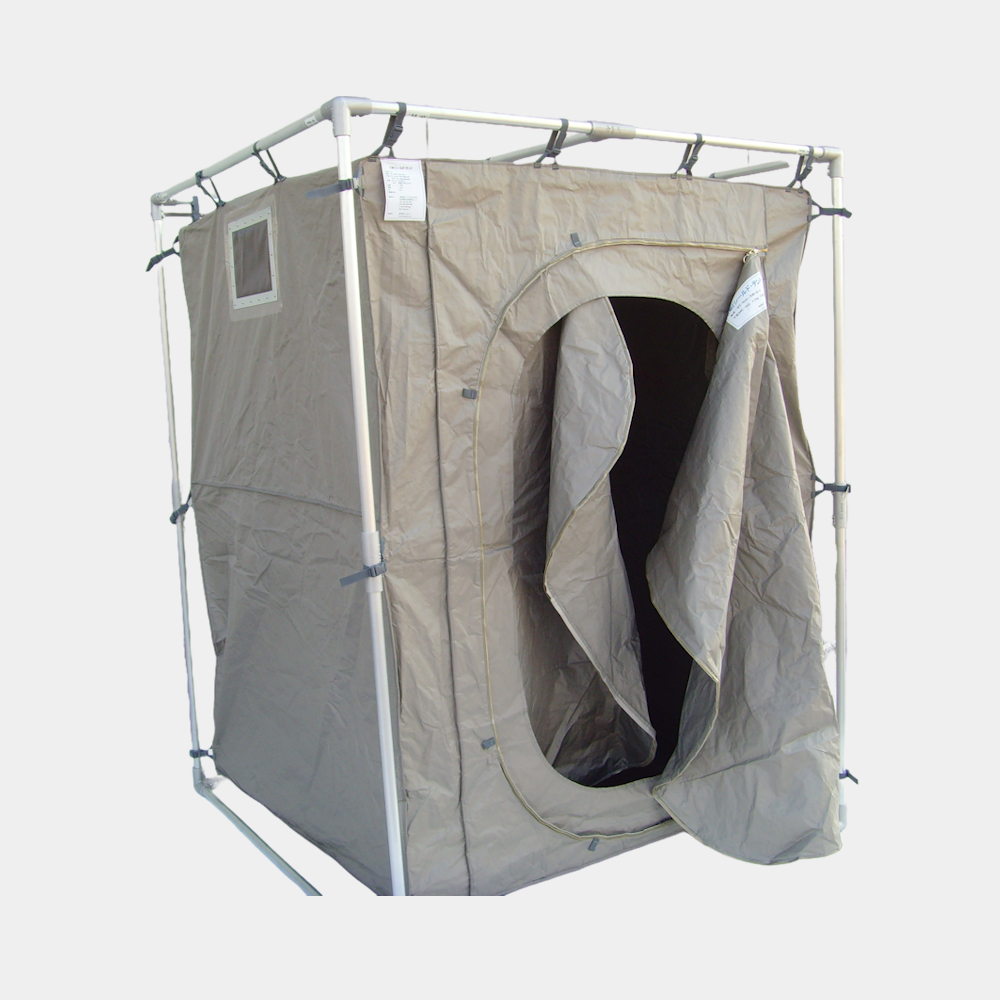

ST 系列 (Shielded Tent)

屏蔽率: 平均 60dB at 400MHz
屏蔽罩(面料): 使用Ni/Cu/Ni镀金涤纶面料。
框架: 铝管（Φ28）或铝制折叠帐篷框架可选。
开门方式: 可选择磁性方式或双拉链方式。

标准尺寸

W 2.0 * H 2.0 * L 2.0 m
W 3.0 * H 2.0 * L 3.0 m

* 除上述标准尺寸外，可根据客户要求定制。

产品分类代码

编号	内容	示例
(1)	产品分类	房间类型: HST (Hi-Shielded Tent), ST (Shielded Tent) 工作台类型: HSE (Hi-Shielded Enclosure), SE (Shielded Enclosure)
(2)	尺寸	宽度(W) * 长度(L) * 高度(H), 例) 203025: W2.0L3.0H2.5m
(3)	外观类型	2: 普通类型, 3: 网状类型, 4: 手入(Hand-in)类型, 5: 底部分离类型, 6: 无底部类型
(4)	门类型	00: 拉链类型, 10: 磁吸类型
(5)	框架材质	B: Aluminum, C: Canopy, N: 无框架
(6)	层数	1: 单层类型帐篷 2: 双层类型帐篷

* 热门型号列表

种类	零件编号	特性
高屏蔽型	HST-202020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
高屏蔽型	HST-212120-210S-N-1	普通型, 磁吸门, 无框架, 单层
高屏蔽型	HST-272724-210S-N-1	普通型, 磁吸门, 无框架, 单层
高屏蔽型	HST-274324-210S-N-1	普通型, 磁吸门, 无框架, 单层
高屏蔽型	HST-275830-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
高屏蔽型	HST-275830-210S-N-1	普通型, 磁吸门, 无框架, 单层
高屏蔽型	HST-303020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
高屏蔽型	HST-303620-210S-N-1	普通型, 磁吸门, 无框架, 单层
高屏蔽型	HST-304020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
高屏蔽型	HST-334021-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
普通型	ST-050404-200S-N-1	普通型, 拉链门, 无框架, 单层
普通型	ST-101020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
普通型	ST-181819-200S-B-2	普通型, 拉链门, 铝合金框架, 双层
普通型	ST-201520-200S-B-2	普通型, 拉链门, 铝合金框架, 双层
普通型	ST-202020-200S-B-1	普通型, 拉链门, 铝合金框架, 单层
普通型	ST-202322-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
普通型	ST-252020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
普通型	ST-307020-210S-B-1	普通型, 磁吸门, 铝合金框架, 单层
普通型	ST-331413-510S-N-1	底部分离型, 磁吸门, 无框架, 单层
普通型	ST-443020-200S-B-2	普通型, 拉链门, 铝合金框架, 双层

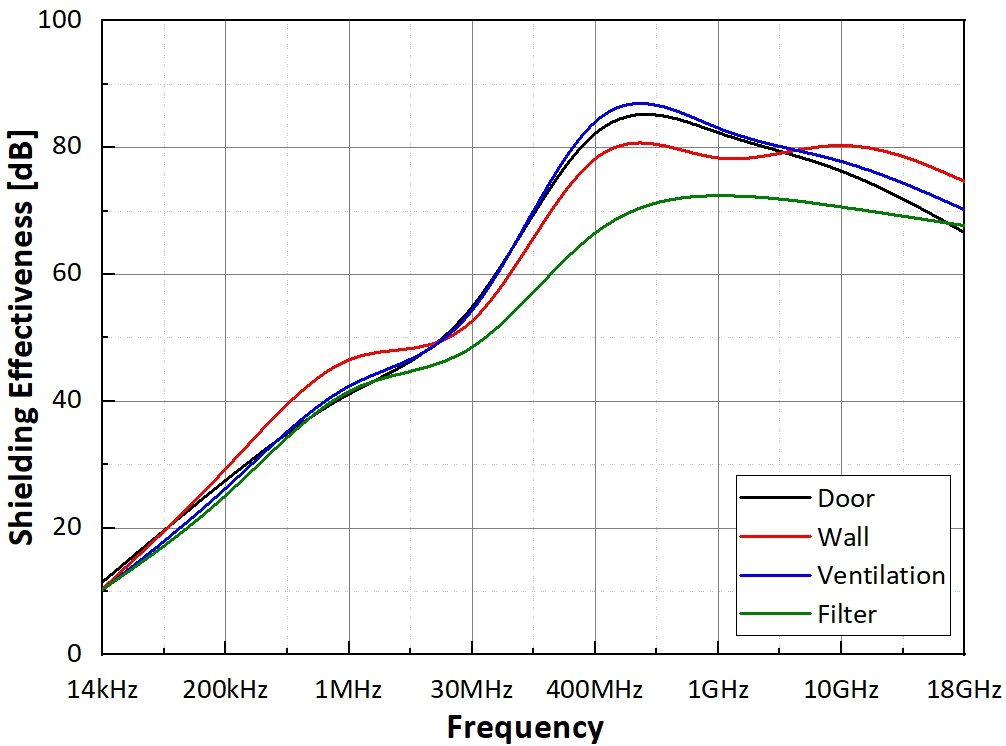

HST 系列 (Hi-Shielded Tent)
- IEEE® 299:2006 Standard Test 适用
- 在移动、Wi-Fi、5G等主要通信频段400 MHz至10 GHz频段，平均屏蔽性能超过80 dB

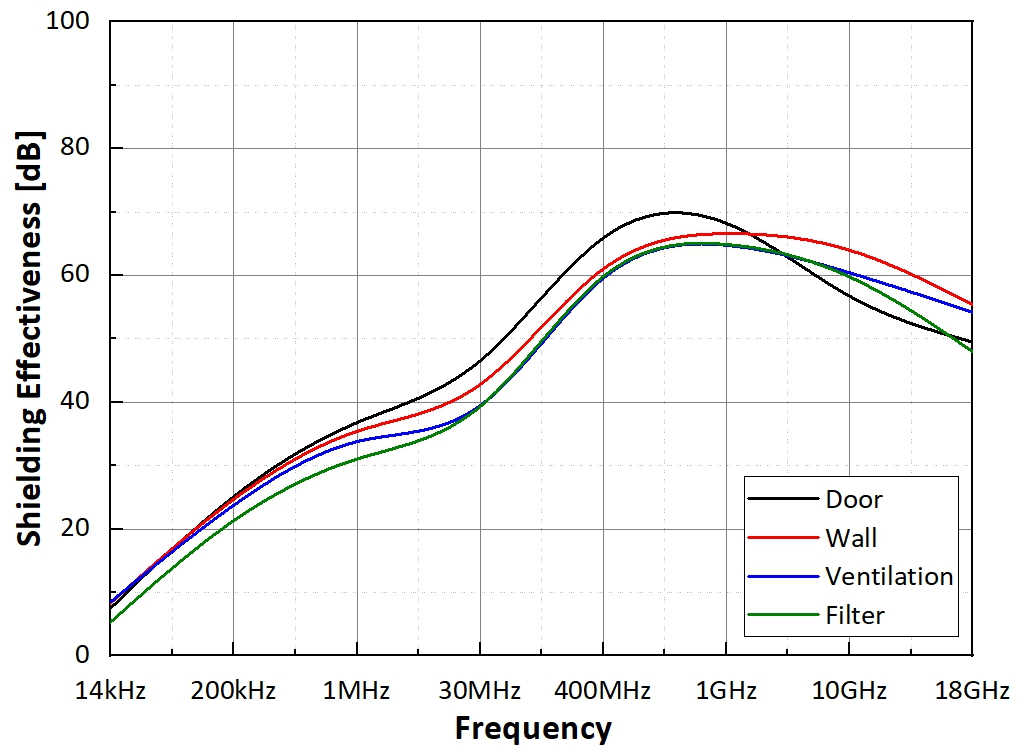

ST 系列 (Shielded Tent)
- IEEE® 299:2006 Standard Test 适用
- 在移动、Wi-Fi、5G等主要通信频段400 MHz至10 GHz频段，平均屏蔽性能超过60 dB

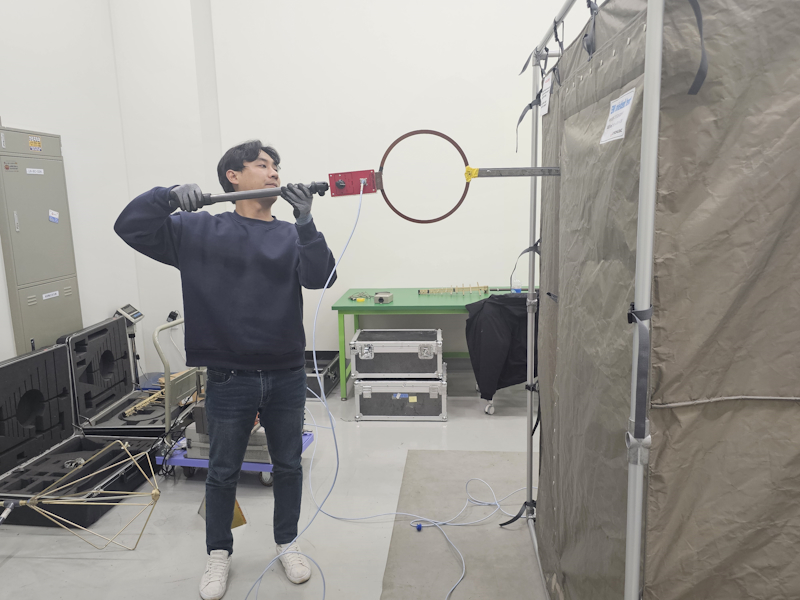

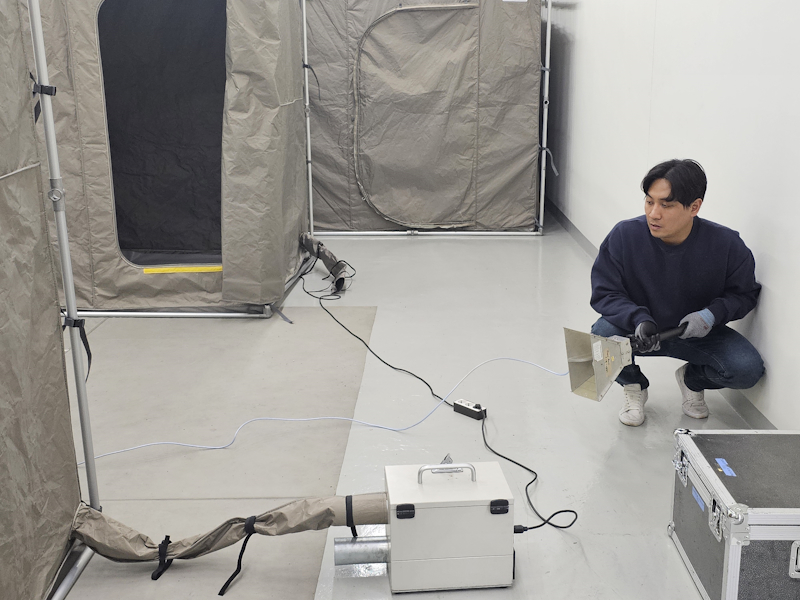

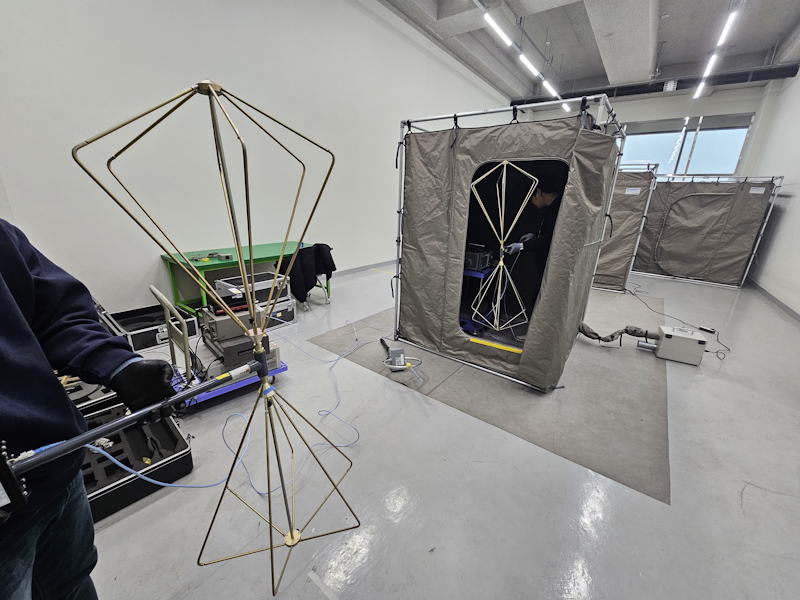

屏蔽率测量场景
面料屏蔽性能

测量概述
- 样品：HST系列高屏蔽面料
- 测试标准：IEEE-STD-299:2006（电磁屏蔽效果测量方法）

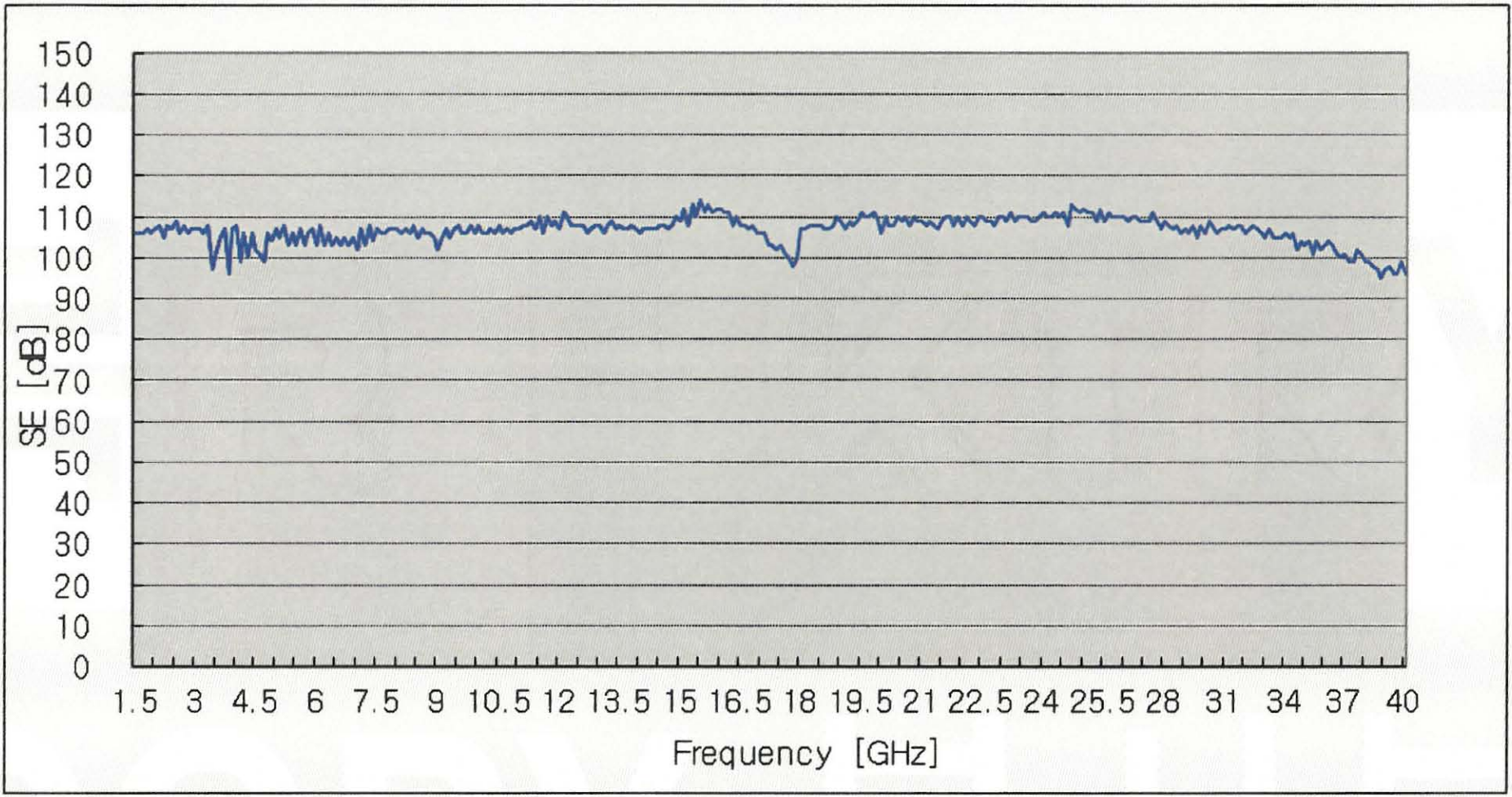

各频段屏蔽性能
- 在1.5GHz至40GHz全频段内，屏蔽性能稳定超过-100dB。

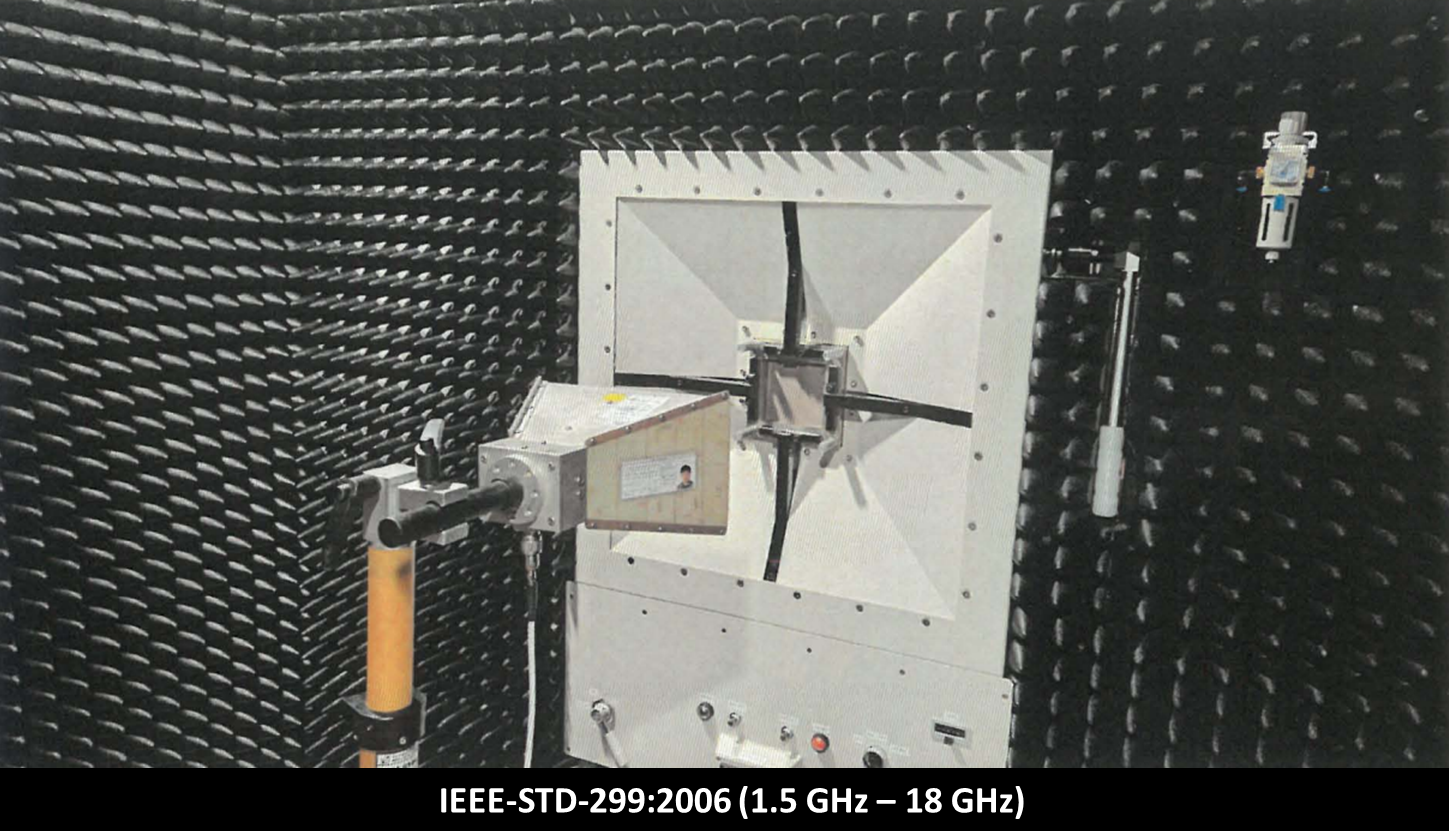

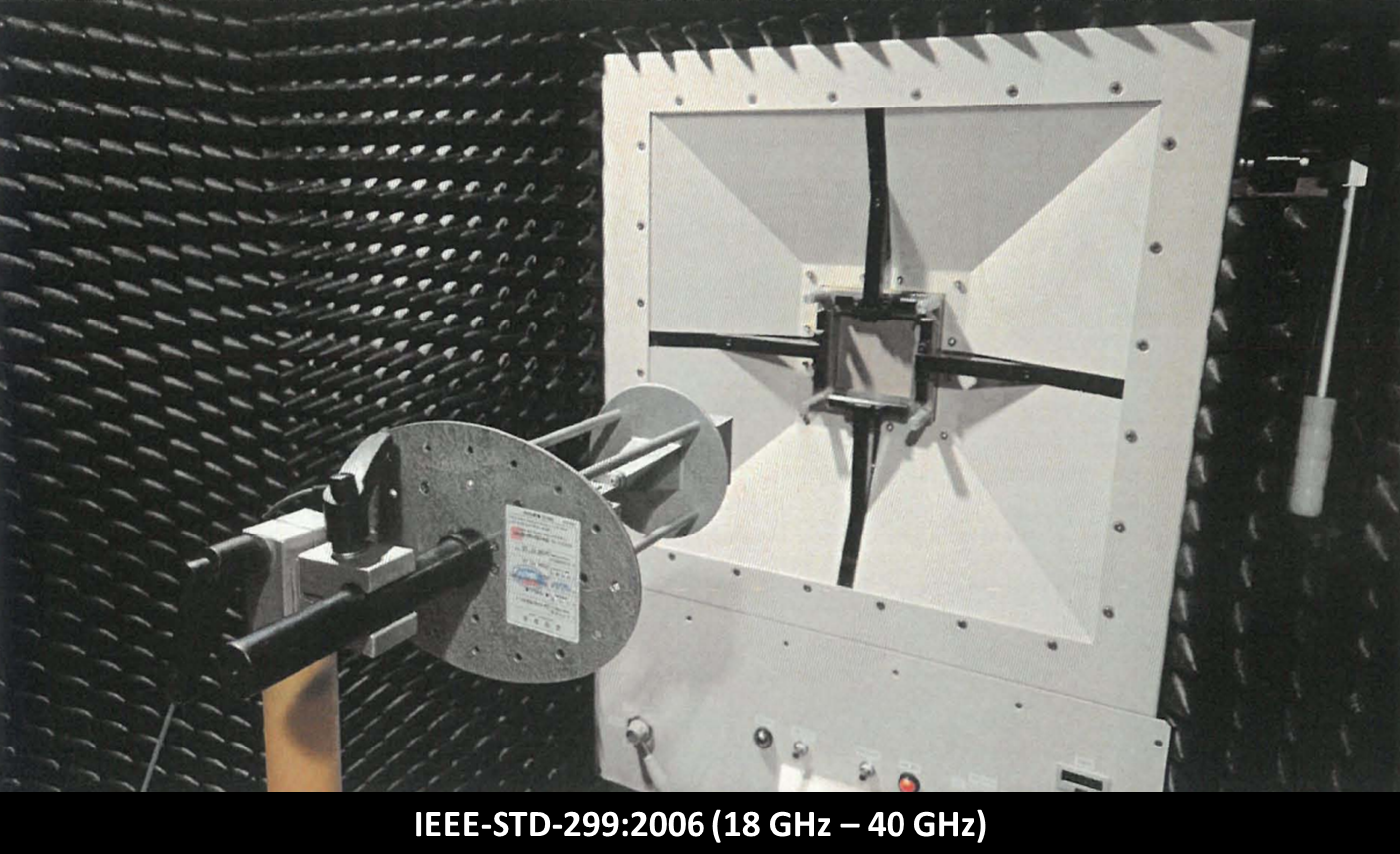

测量照片
褶皱测试

测试方法
1. 制作尺寸为 500*520mm以上的试样
2. 使用铝制机壳测量试样的屏蔽率
3. 测量屏蔽率后，将试样安装至褶皱测试设备上
4. 进行 1,000 次褶皱测试
5. 测试完成后，再次使用铝制机壳测量屏蔽率的变化
* 判定：衰减 10dB 以上时判定为 NG（不合格）

褶皱测试视频
屏蔽室型帐篷的类型

ESD保护类型
- 采用在帐篷内侧贴有防静电面料的双层织物设计，可保护敏感的电子元件和设备；帐篷内部产生的静电会沿着面料表面的导电纤维流动，从而使静电消散。
- 与传统屏蔽帐篷相比，屏蔽率提高了约10dB，适用于高屏蔽率帐篷。

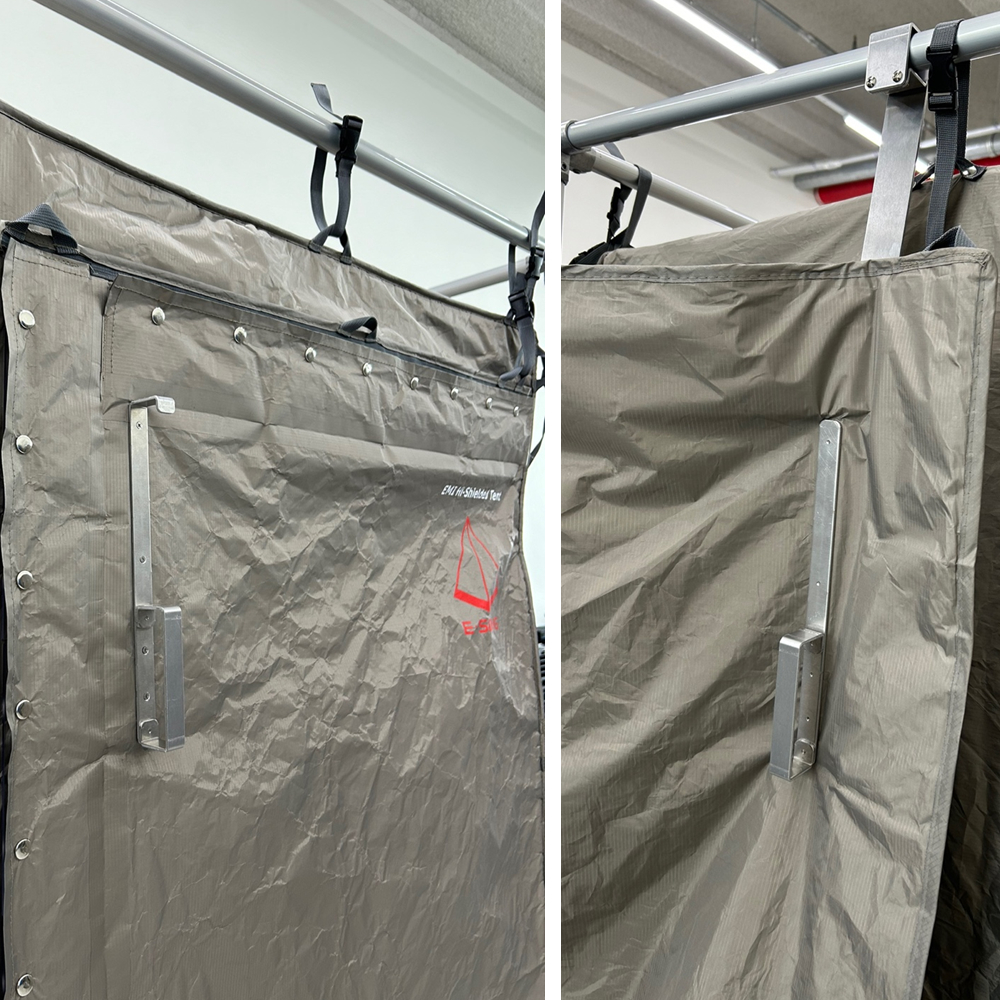

门框型 (Door Frame)

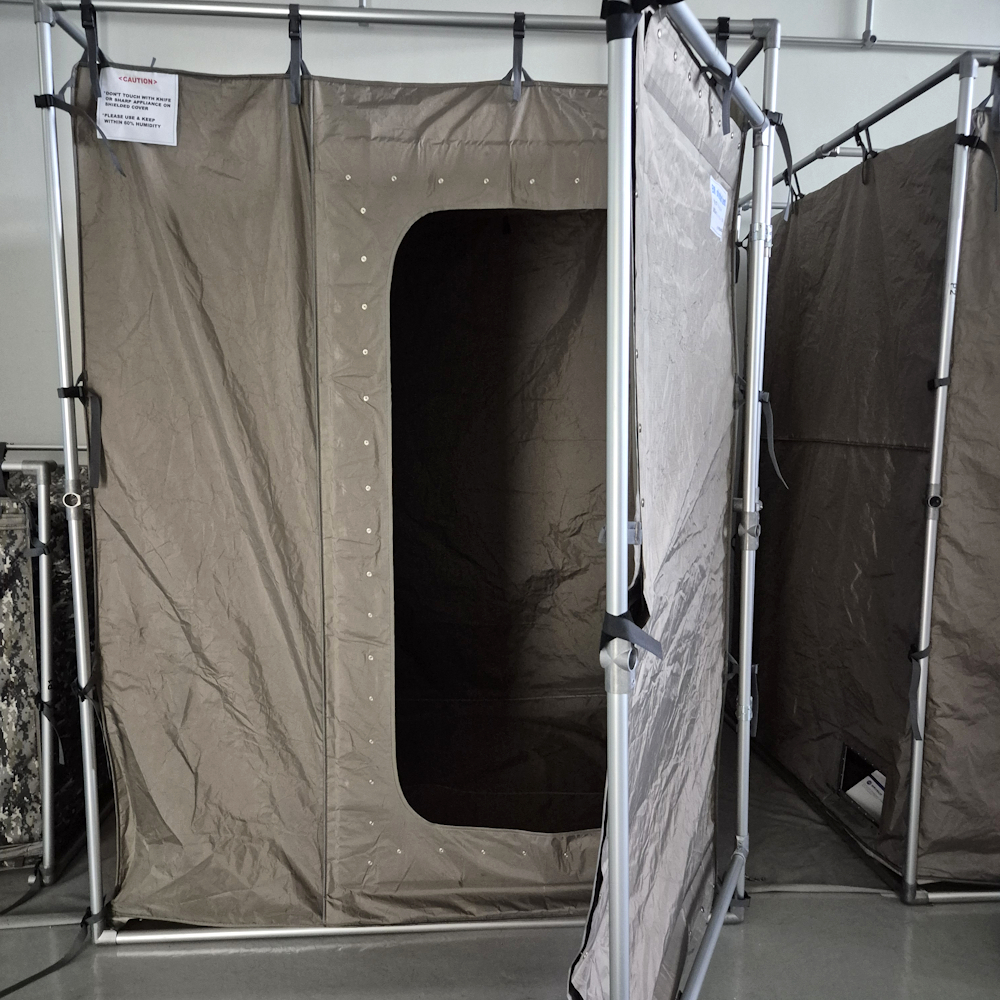

- 对门部进行了框架加固，以防止因磁性门板自重引起的下垂，并提高了车门开闭的便利性。
底座分离型 (Bottom Separation)
- 若需要在帐篷内部安装重型或大型设备，可以选择底面分离型。
- 采用先安装内部框架和设备，再覆盖帐篷的安装方式，屏蔽率可能会略有下降。
门槛分离型 (Threshold Separation)
- 为了方便将测量设备移入帐篷内部，对产品进行了改进，使帐篷门槛可进行分离。
- 若门槛分离部位的密封不完全，屏蔽率可能会略有下降。
超大型 (室外型)
- 屏蔽面料外罩与内部框架采用滑移式覆盖结构，可用于测量大型结构件的屏蔽率。
部件选项
- 可选内部结构颜色（白色或浅蓝色）
  * 在帐篷内长时间工作时，可以减轻工人的眼睛疲劳度。

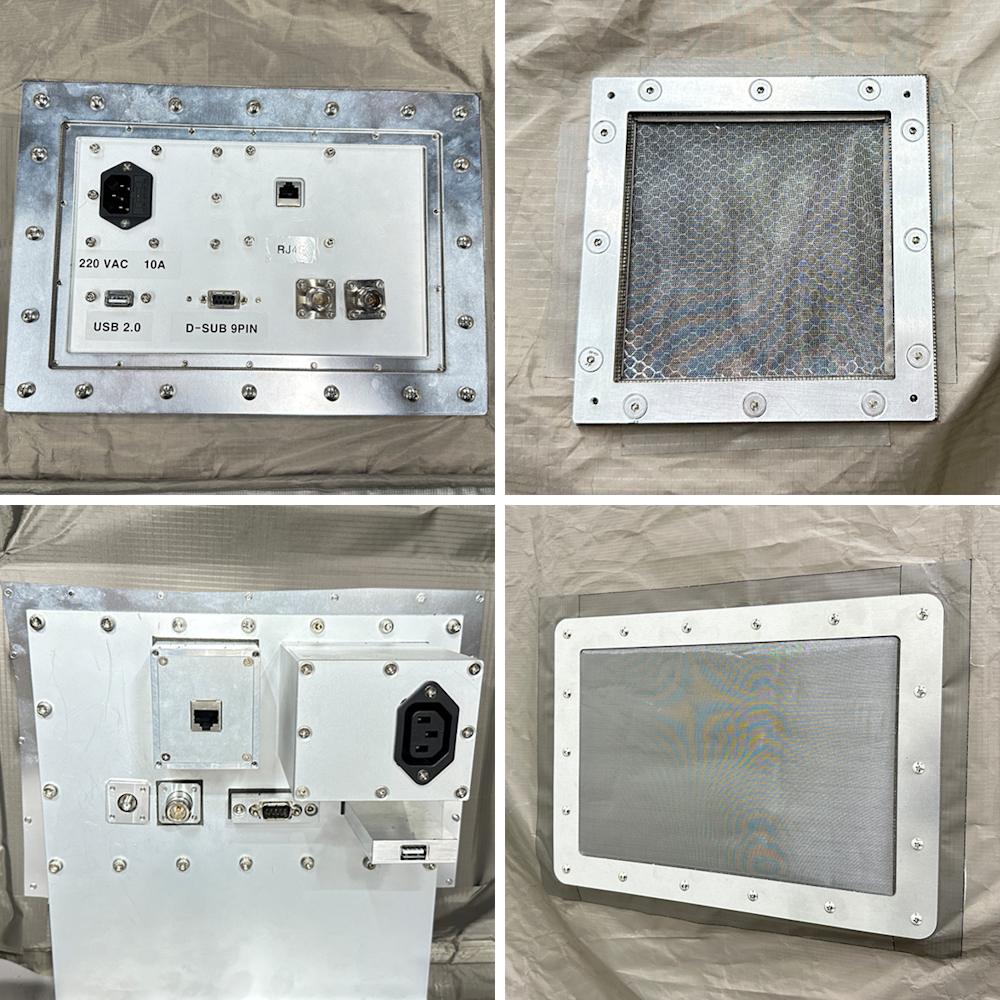

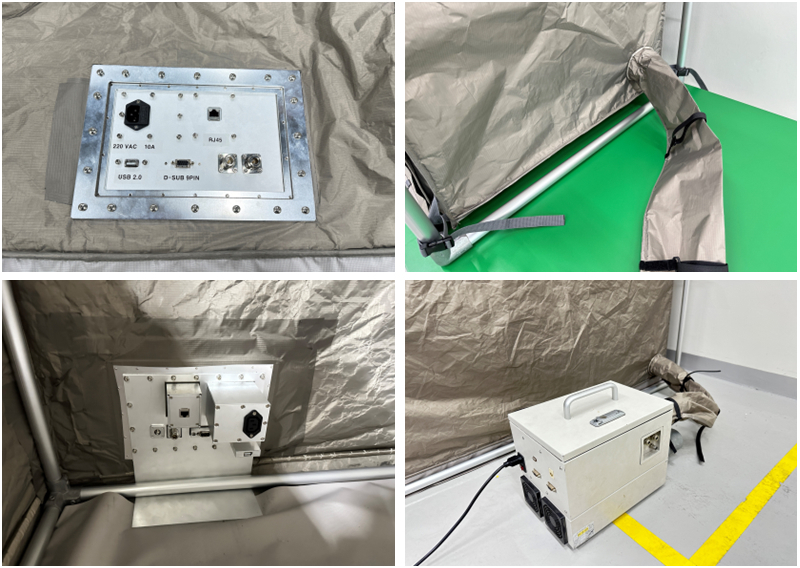

- EMI过滤器I/O面板（帐篷式）
- EMI过滤器I/O盒（独立）

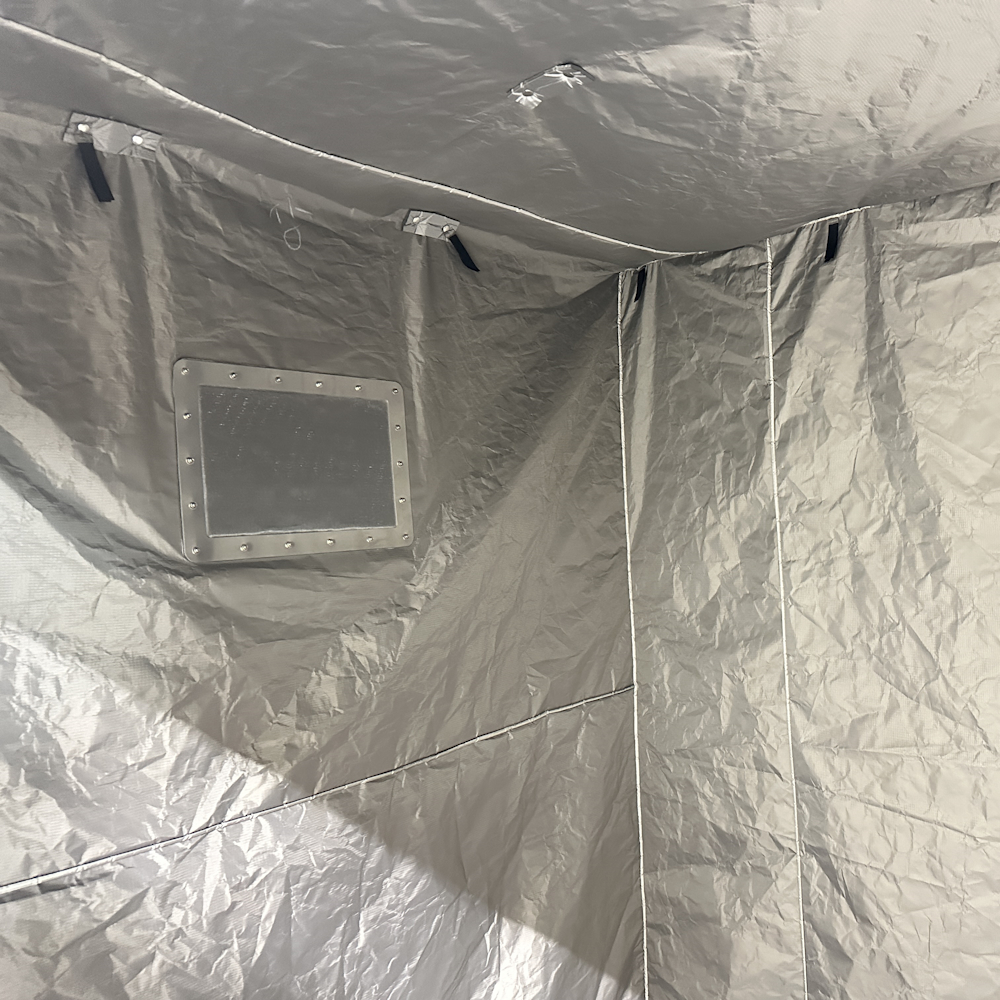

- 通风窗
- 屏蔽玻璃
- 内部照明灯
- 内部烟雾感应器
- 外部警光灯
- 屏蔽用电缆袖套
- 导电性热熔胶带
- 可提供其他辅料

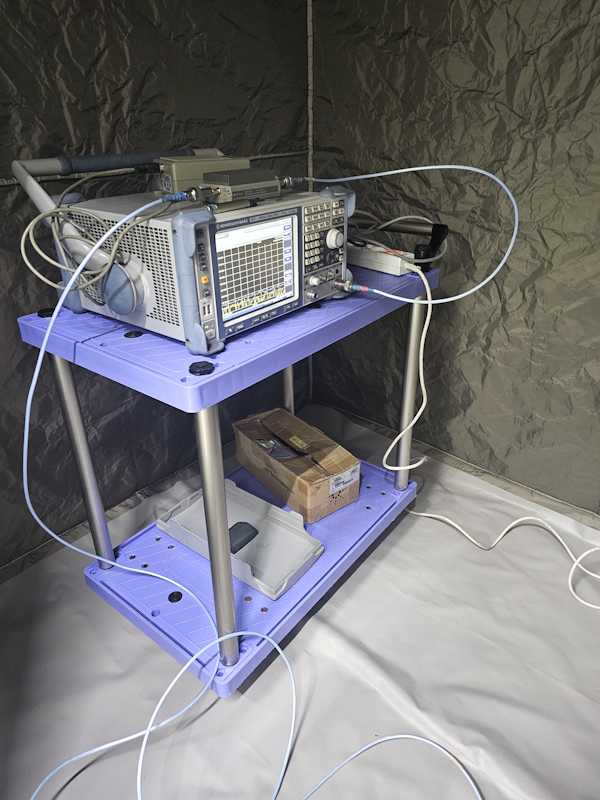

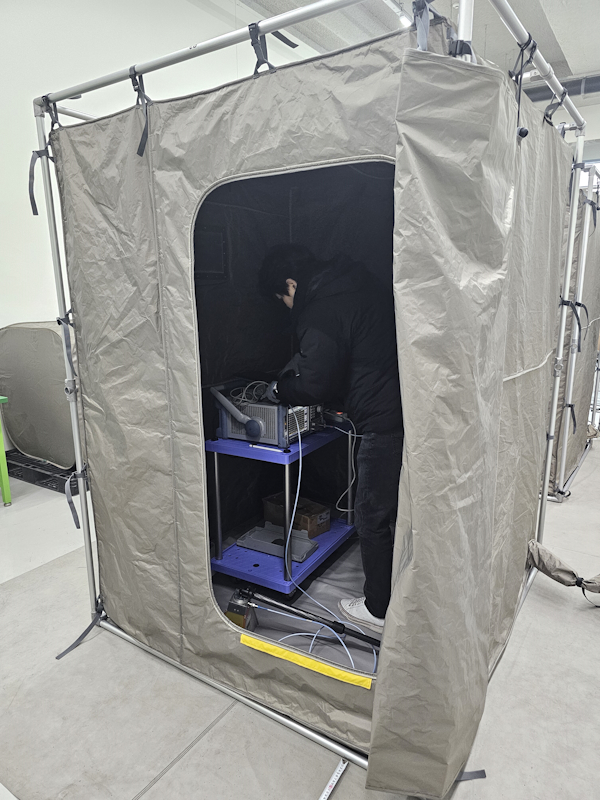

应用案例
