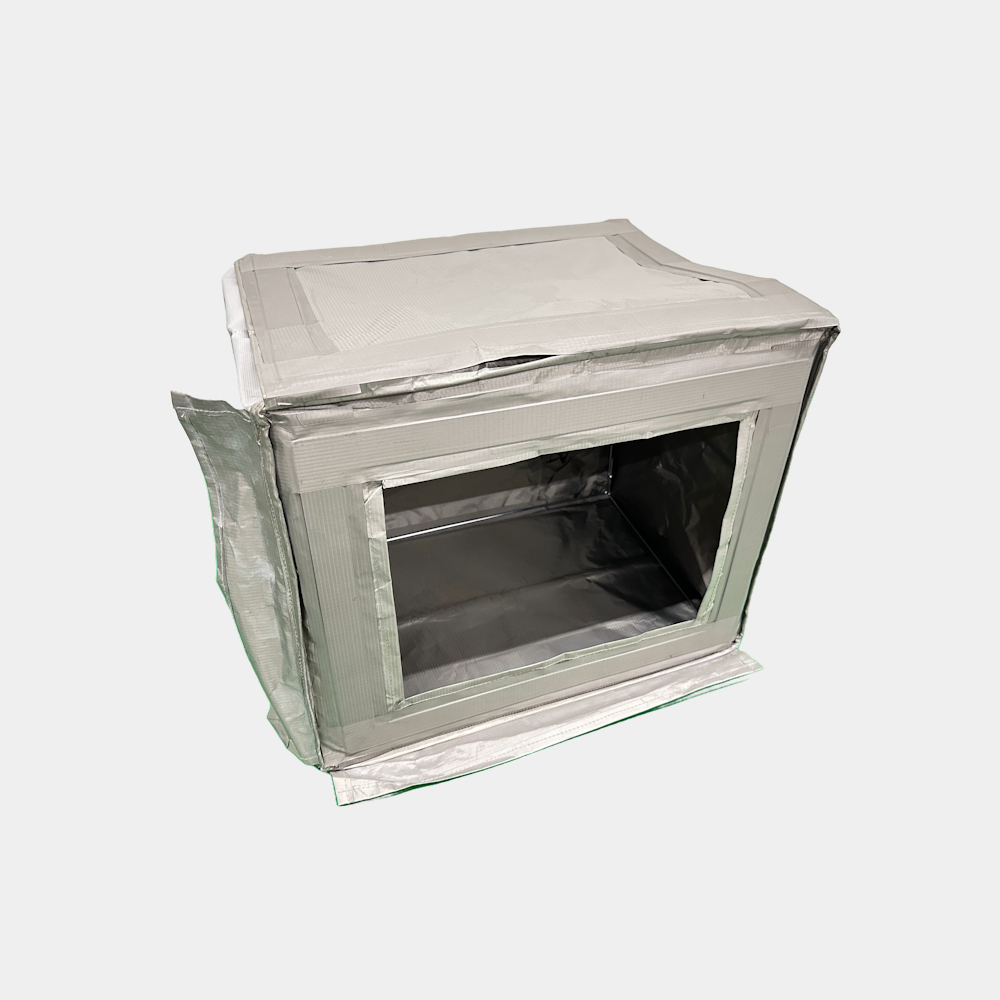

RF/EMI 桌面式屏蔽帐篷
- RF/EMI屏蔽表类型帐篷由导电性优秀的镀金面料制成，表面柔软，具有高屏蔽率，可作为简易屏蔽腔使用。
- 可安装在桌面上的小型设计，由于尺寸较小，屏蔽率略高于房间类型。
- 组装式结构，便于安装/移动/拆卸，可用于各种场合和用途。
特征
- 使用金属涂层纤维，具有良好的灵活性和导电性。（平均-80dB，MAX-90dB）
- 可以以较低的成本实施简易屏蔽室。
- 除标准尺寸外，可根据客户要求定制。
- 说明
- 屏蔽效果
- 屏蔽测量
- 产品种类
- 适用案例
-

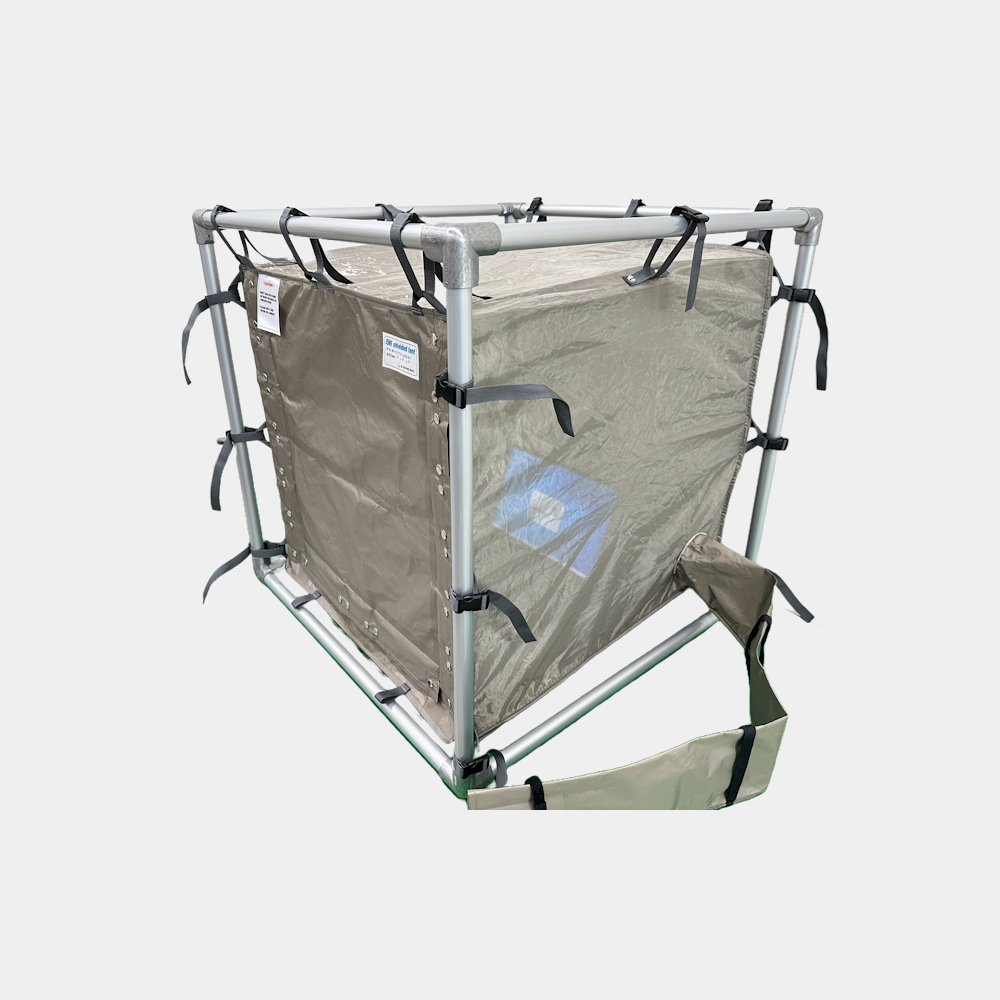

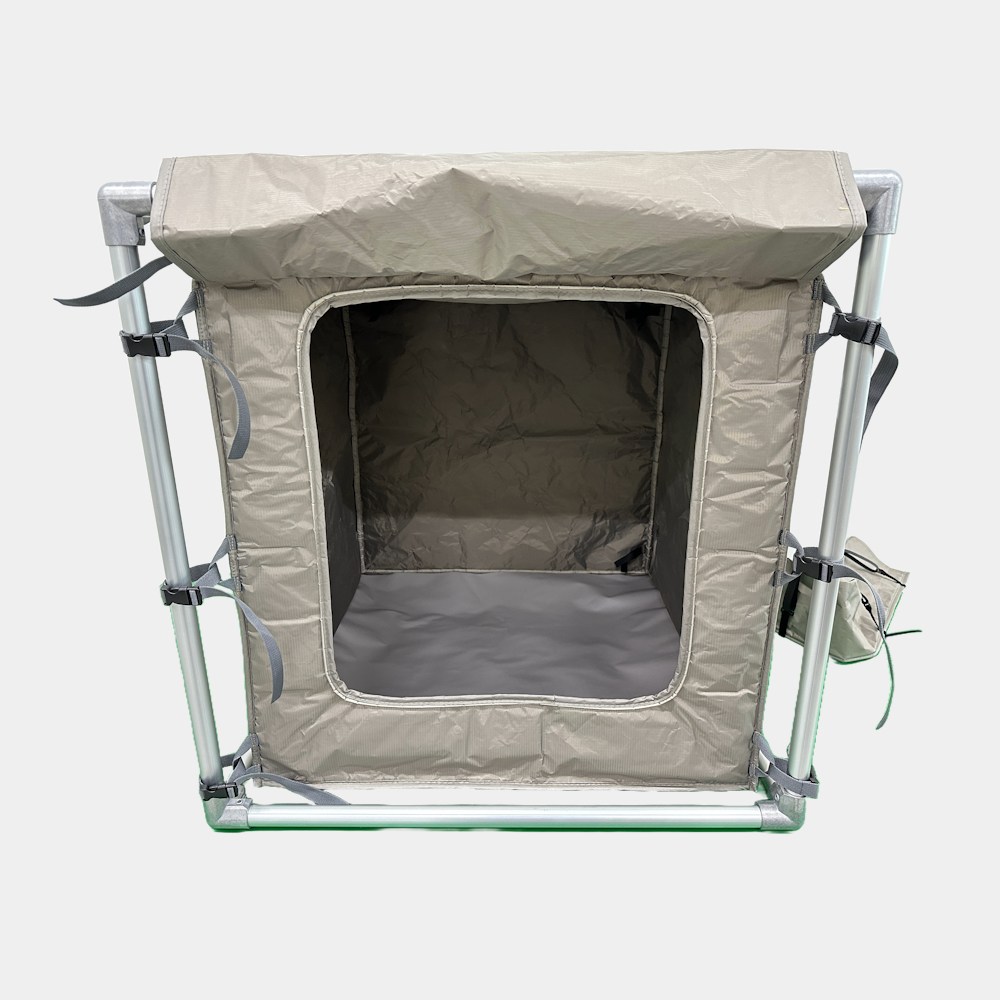

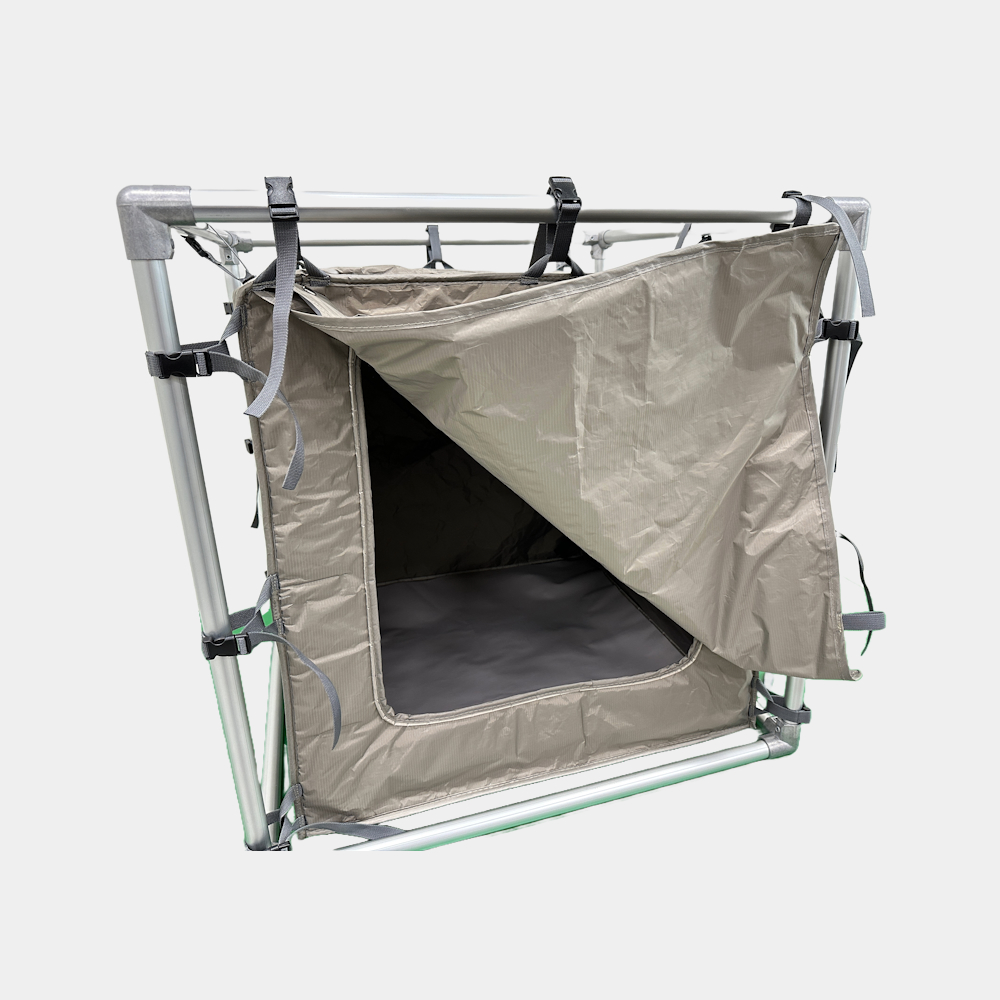

HSE 系列 (Hi-Shielded Enclosure)
- 屏蔽率: 平均 80dB at 400MHz
- 屏蔽罩(面料): 在Ni/Cu/Ni镀膜涤纶面料上涂覆特殊加工面料（获得专利），大幅改善屏蔽性能。

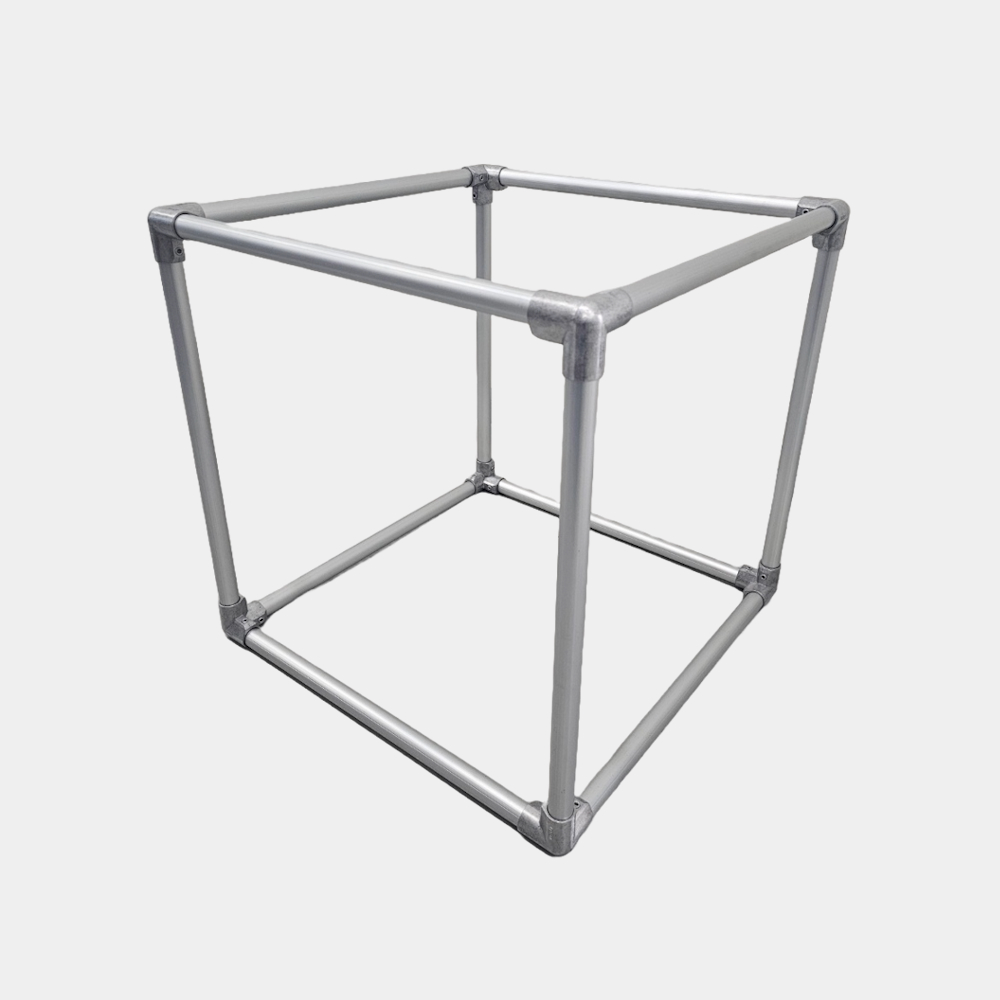

- 框架: 铝管（Φ28）
- 开门方式: 可选择磁性方式或双拉链方式。
* 磁性方式具有良好的门密封性，易于开关，可在3秒内开关。
SE 系列 (Shielded Enclosure)
- 屏蔽率: 平均 60dB at 400MHz
- 屏蔽罩(面料): 使用Ni/Cu/Ni镀金涤纶面料。
- 框架: 铝管（Φ28）
- 开门方式: 可选择磁性方式或双拉链方式。
标准尺寸
- W 0.5 * H 0.5 * L 0.5 m
- W 0.7 * H 0.7 * L 0.7 m
- W 1.0 * H 1.0 * L 1.0 m
产品分类代码
编号 内容 示例 (1) 产品分类 房间类型: HST (Hi-Shielded Tent), ST (Shielded Tent)
工作台类型: HSE (Hi-Shielded Enclosure), SE (Shielded Enclosure)(2) 尺寸 宽度(W) * 长度(L) * 高度(H), 例) 203025: W2.0*L3.0*H2.5m (3) 外观类型 2: 普通类型, 3: 网状类型, 4: 手入(Hand-in)类型, 5: 底部分离类型, 6: 无底部类型 (4) 门类型 00: 拉链类型, 10: 磁吸类型 (5) 框架材质 B: Aluminum, C: Canopy, N: 无框架 (6) 层数 1: 单层类型帐篷
2: 双层类型帐篷
* 热门型号列表
种类 零件编号 特性 高屏蔽型 HSE-050505-210S-B-1 普通型, 磁吸门, 铝合金框架, 单层 高屏蔽型 HSE-080703-210S-B-1 普通型, 磁吸门, 铝合金框架, 单层 高屏蔽型 HSE-090909-210S-B-1 普通型, 磁吸门, 铝合金框架, 单层 普通型 SE-060606-200S-B-1 普通型, 拉链门, 铝合金框架, 单层 普通型 SE-070707-210S-B-1 普通型, 磁吸门, 铝合金框架, 单层 普通型 SE-140710-510S-N-1 底部分离型, 磁吸门, 无框架, 单层 -
HSE 系列 (Hi-Shielded Enclosure)
- IEEE® 299:2006 Standard Test 适用
- 在移动、Wi-Fi、5G等主要通信频段400 MHz至10 GHz频段，平均屏蔽性能超过80 dB
SE 系列 (Shielded Enclosure)
- IEEE® 299:2006 Standard Test 适用
- 在移动、Wi-Fi、5G等主要通信频段400 MHz至10 GHz频段，平均屏蔽性能超过60 dB
-
概述
- 测试编号：SE-070707-210S-B-1（通用型，700x700x700mm）
- 屏蔽性能测试频率范围：18GHz / 28GHz / 40GHz / 50GHz / 75GHz / 110GHz
各频段屏蔽性能
- 各频段通常表现为 -60~-70dB 的屏蔽性能。
频率 [GHz] REF* [dB] MEAS* [dB] 屏蔽性能 [dB] 发射天线 接收天线 18 -26.53 -85.30 -58.77 LB-180500-2.4F LB-51-20-56-C-3.5F 28 -30.35 -90.36 -60.01 LB-180500-2.4F FR6518 40 -44.96 -108.05 -63.09 LB-180500-2.4F MDH0540 50 -33.43 -99.58 -66.15 LB-19-25-A MSGH19-25 75 -59.66 -125.97 -66.31 MSGH-10-25 MSGH-10-25 110 -64.27 -131.30 -67.03 MSGH-10-25 MSGH-10-25 * REF：帐篷门打开状态下的测量结果，MEAS：帐篷门关闭状态下的测量结果

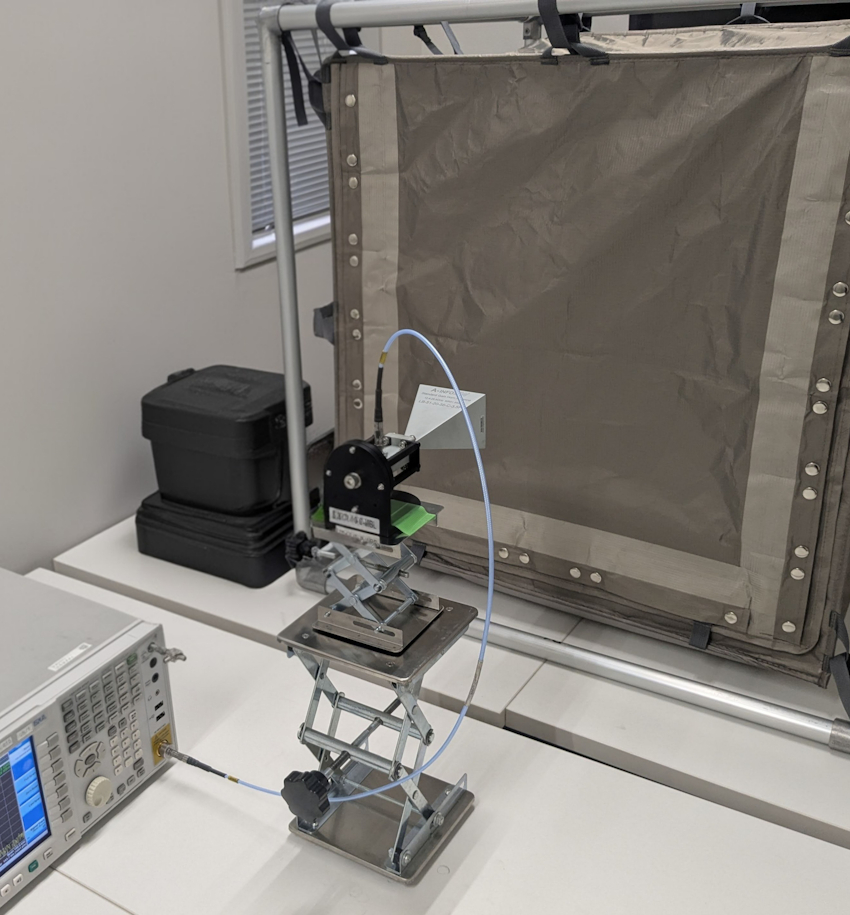

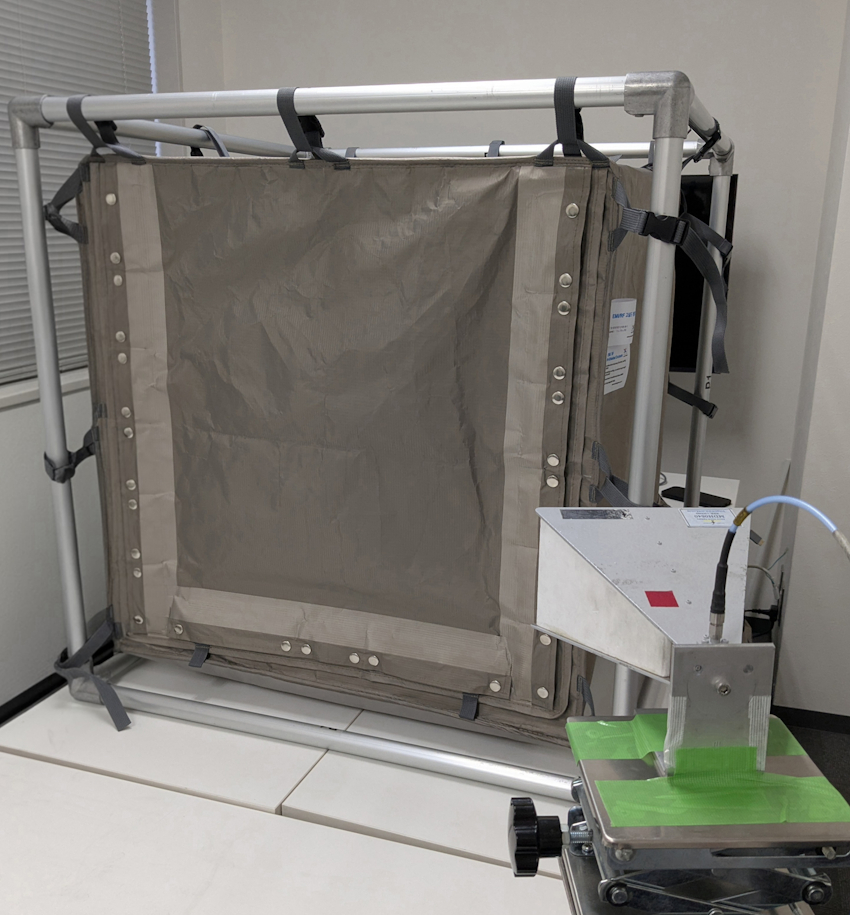

测试照片
-

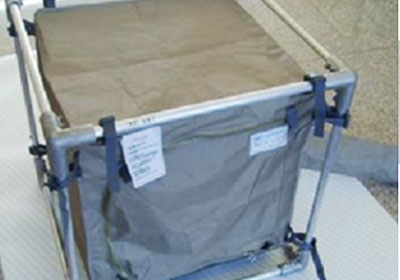

箱式屏蔽帐篷
- 适用于小型设备安装在工作台上后的测试
- 在短时间内安装和拆卸
- 频率及屏蔽率
频率 900MHz 2.4Ghz 5.9GHz 屏蔽率 (dB) -61 -47 -41 ※ 根据IEEE-STD-299进行内部测试，尺寸：500x500x500[mm]

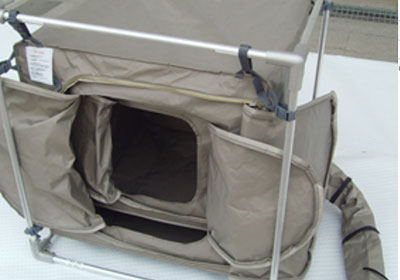

双层屏蔽帐篷
- 双层外罩屏蔽率高
- 它是一种内部和外部完全电分离的结构。
- 提供双层房间式外壳。
- 频率及屏蔽率
频率 900MHz 2.4Ghz 5.9GHz 屏蔽率 (dB) -74 -71 -54 ※ 根据IEEE-STD-299进行内部测试，尺寸：700x700x700[mm]
- 安装功能
内部安装
使用一触式方法，内部外壳可轻松安装在外部外壳内。
支持
通过在内部和外部外壳之间的底部提供一个支撑，即使测试设备放置在内部外壳内，也不允许短路造成屏蔽率下降。
电源通道
绝缘板插入内部和外部之间的电源通道，以防止短路

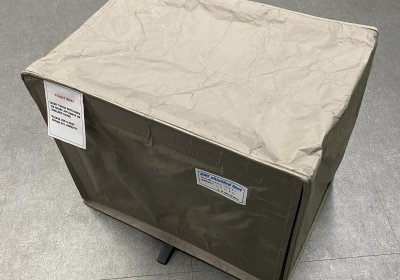

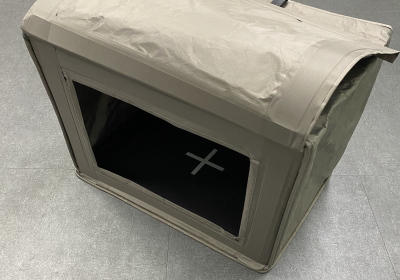

框架式帐篷
- 框架内置型，只要在内部设置框架就可以简单使用。
- 轻便，体积小，适合移动型用途。（50x40x35cm的产品包括包约2.5公斤）
- 门是磁铁式的，容易开关，适合测试小型通信设备。
- 标准尺寸：50x40x35cm
- 安装特点
帐篷外形

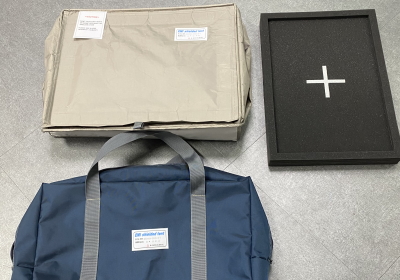

标准组件

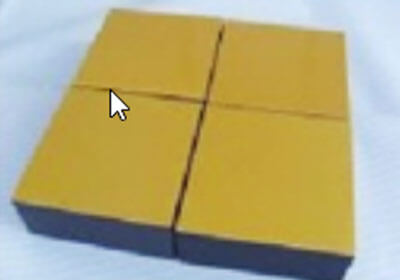

屏蔽箱(含框架)，海绵垫，收纳包

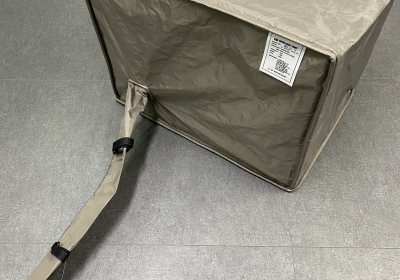

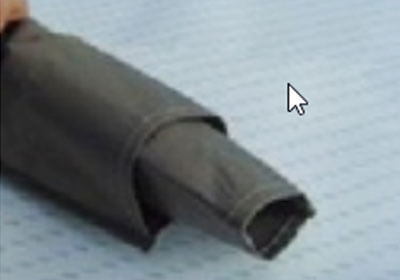

电源/信号线连接口
另外设置连接屏蔽帐篷内部的连接口，改善屏蔽率。

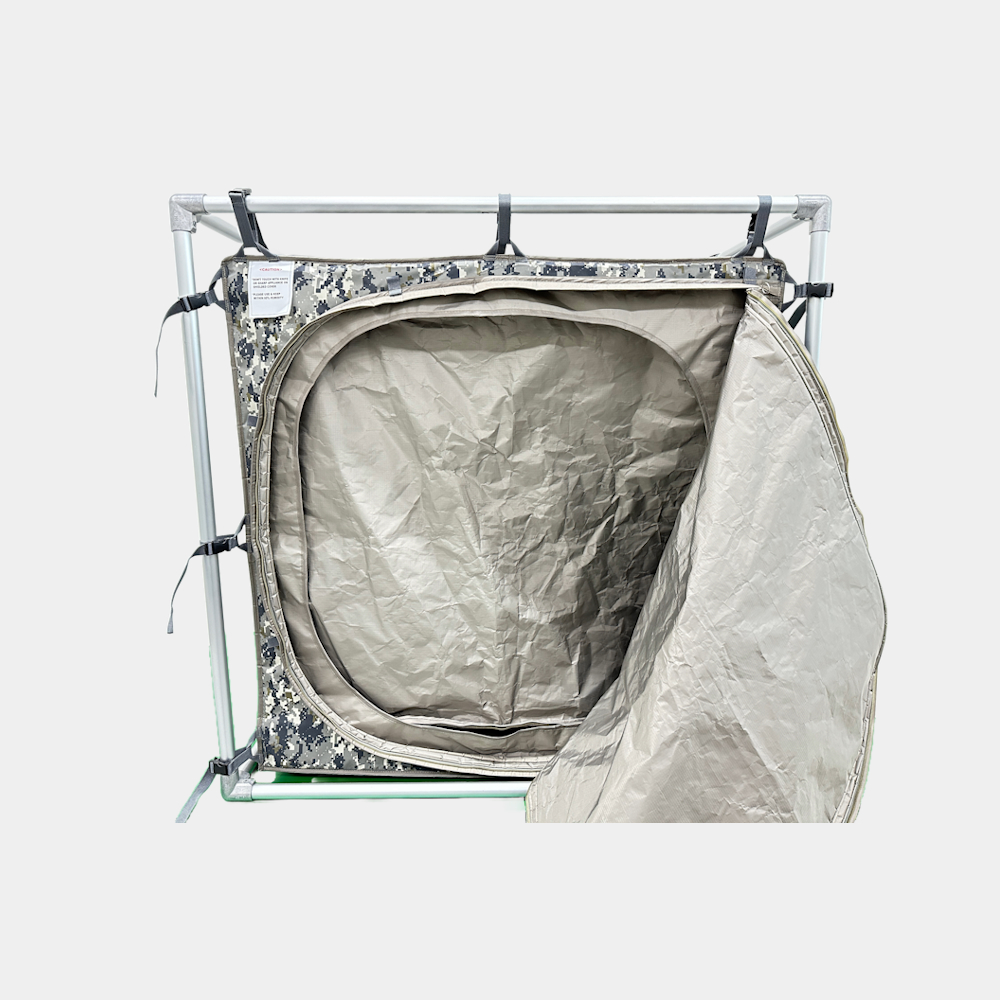

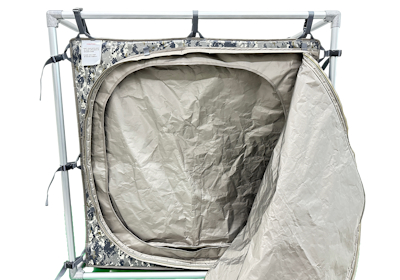

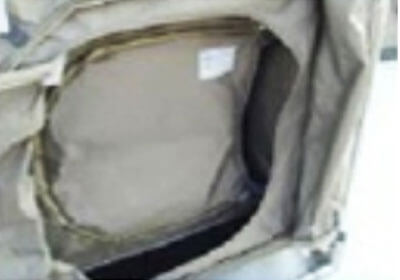

迷彩面料
- 使用迷彩面料，适合用于军用目的。
- 门的开关方式可选择磁性方式或双拉链方式。
- 标准尺寸: 50x50x50cm

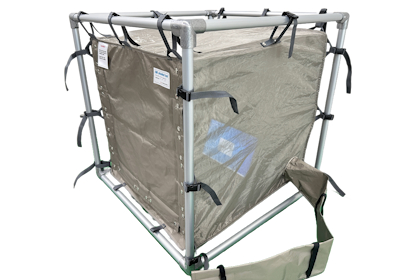

网格面料
- 使用导电网状面料，可以查看帐篷内部设备的运行状态。
- 由于网状面料，与导电涤纶面料相比，屏蔽率有所下降。
- 门的开关方式可选择磁性方式或双拉链方式。
- 标准尺寸: 50x50x50cm

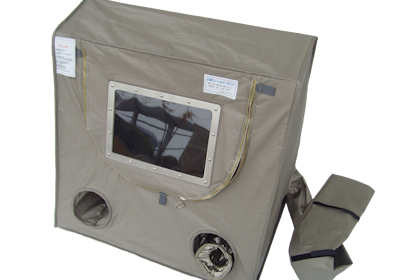

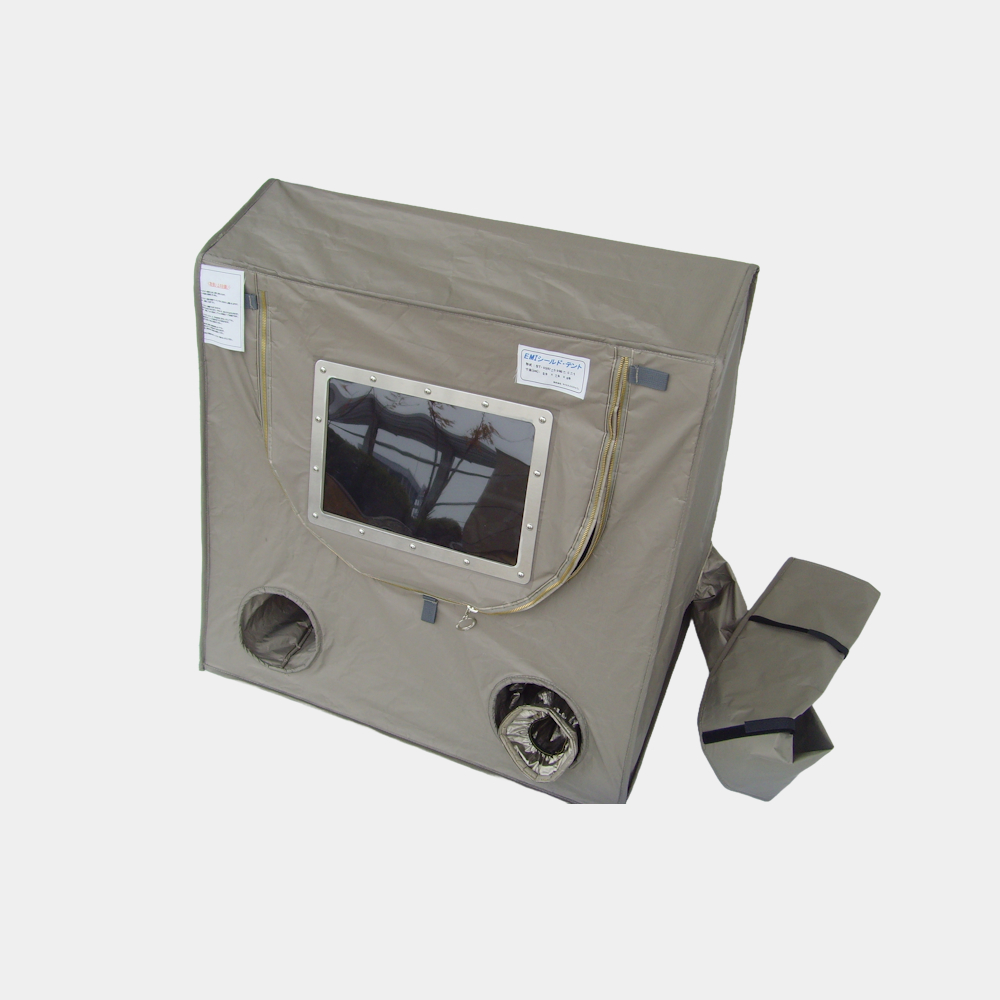

手套盒型
- 以手套盒的形式制作，可以在收银机外部操作内部设备。
- 可提供电磁波屏蔽手套等主材料。
- 标准尺寸: 50x50x50cm
-

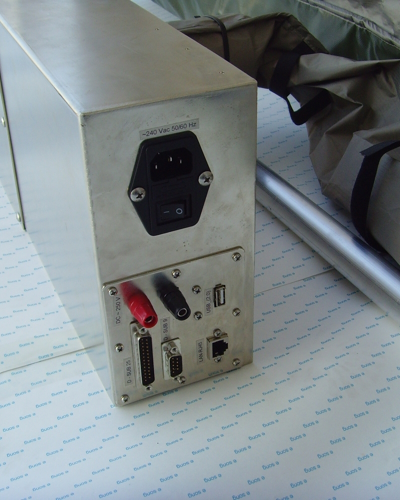

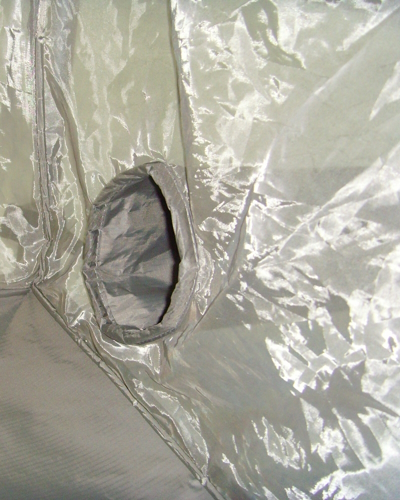

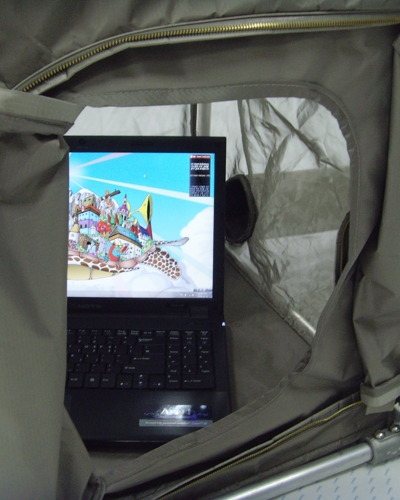

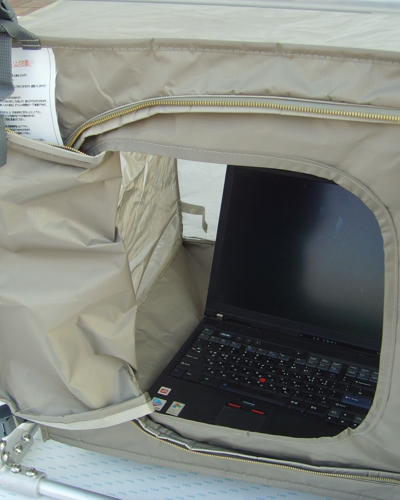

桌面用小型电磁屏蔽帐篷使用案例
