概要

  • 电磁屏蔽导电泡棉垫片是外皮由挑战性纤维或金属箔制成，可以同时看到电子波屏蔽和地膜效果的电子波屏蔽材料。
  • 为了方便粘贴在相对物上，进行了两面胶带处理，根据需要可以制作成各种形状、尺寸。
  • 可用于触摸传感器泡棉，触摸开关泡棉。
  • 电子设备需要接地的原因

主要特征

  • 符合RoHS, 无卤
  • 使用阻燃材料（UL94V-0)
  • 同时具有电磁干扰屏蔽和接地功能
  • 使用PU芯材，弹性优秀。
  • 可根据应用情况提供各种长度和形状，并且易于模切或剪切。

详细

说明

目录 单位 数据
布料类型 铝箔类型
表面电阻 Ω/□ < 0.08 < 0.05
屏蔽效能 (at 100MHz~1GHz) dB > 65 > 65
使用温度 ℃ -20 ~ +80 -20 ~ +80
推荐压缩率 % 25~30 10~15
阻燃性 - UL94V-0 *仅适用类型
环境友好性 - 符合RoHS


屏蔽效果

  • [布料类型]

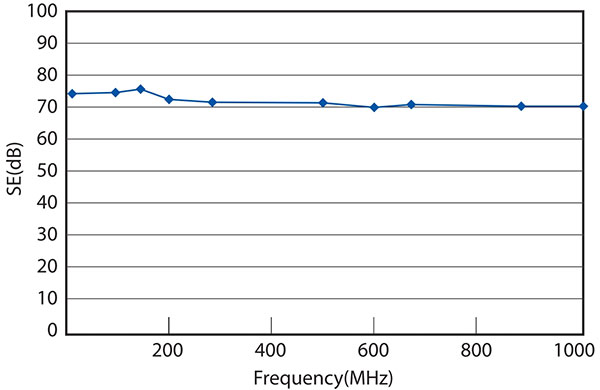

    导电泡沫垫片屏蔽率-织物
    • MIL STD-83528C 同等标准
    • 样品尺寸: 10mm(W) x 5mm(T)
    • 覆层材料：导电织物(聚酯+铜、镍)
  • [铝箔类型]

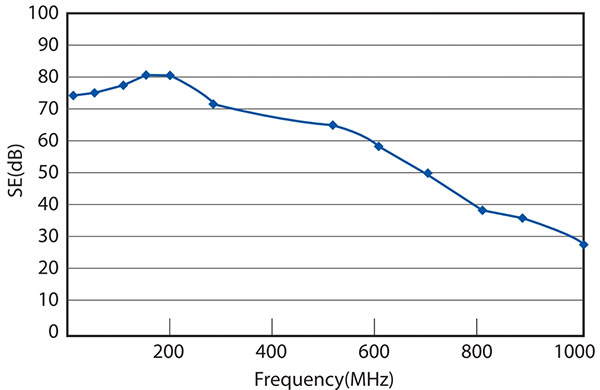

    导电泡沫垫片屏蔽率-铝
    • MIL STD-83528C 同等标准
    • 样品尺寸: 15mm(W) x 2mm(T)
    • 覆层材料：铝箔

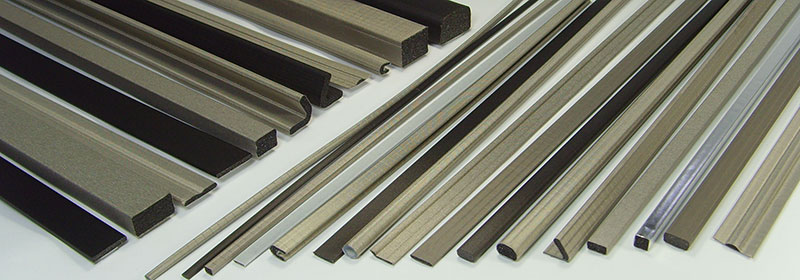

形状类型

矩形类型

导电布泡棉

扁平形类型

导电布泡棉

圆形类型

导电布泡棉

D 类型

导电布泡棉

P 类型

导电布泡棉

双P类型

导电布泡棉

L 类型

导电布泡棉

C 折叠类型

导电布泡棉

刀口类型

导电布泡棉

T 类型

导电布泡棉

* 除了上述形状/尺寸外，还可以自定义。

应用实例

电磁屏蔽和接地

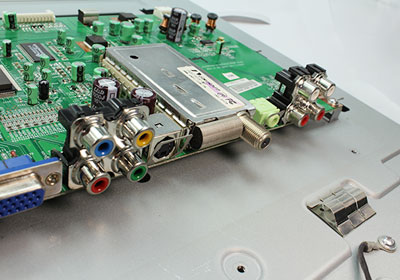

  • 导电布泡棉连接到调谐器部分、PCB、电缆等以与外部外壳接地。

  • 将电磁波屏蔽泡沫垫片贴在PCB上的案例

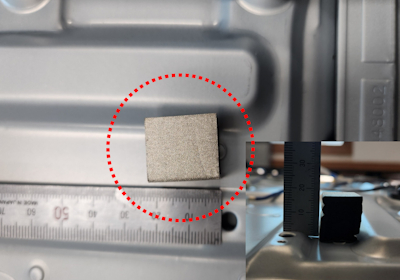

  • 使用电磁屏​​蔽接地泡沫垫片的缓冲材料应用实例

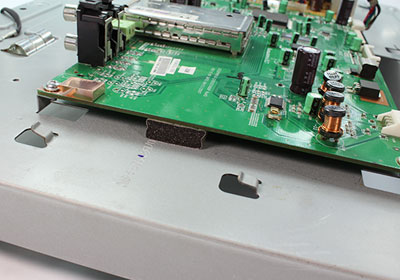

  • 使用导电泡沫垫片的 PCB 接地示例

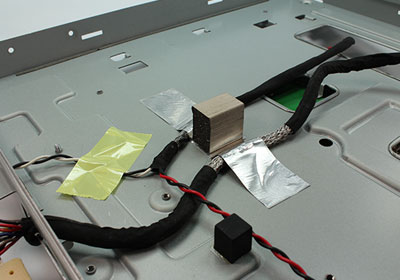

  • 将导电泡沫垫片粘贴到 PC 外壳上的案例

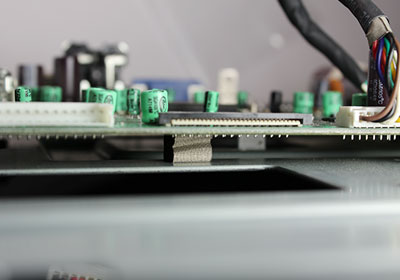

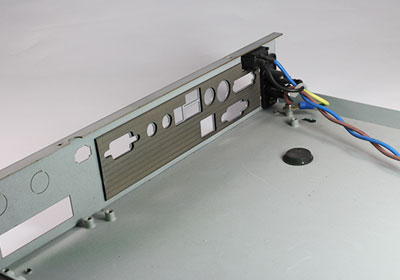

  • 泡沫垫圈连接到金属外壳并用于接地目的
  • 卷式导电泡棉垫片

触摸传感器垫片/触摸开关垫片

  • 触摸传感器泡棉（触摸开关泡棉）在静电触摸输入方式中用作连接面板和PCB（触摸传感器）的电极，适合家电及工业用设备的触摸开关。
  • 可在中央进行漏孔加工，可附着在LED上以使其能够看到触摸ON/OFF状态，因此直观性高。
  • 虽然触屏润滑油方式价格昂贵，但若触屏点的数量合适，则格式泡棉具有工作性和经济性的优点。
  • 由于芯材软，不会给对方造成压力。

[普通型]

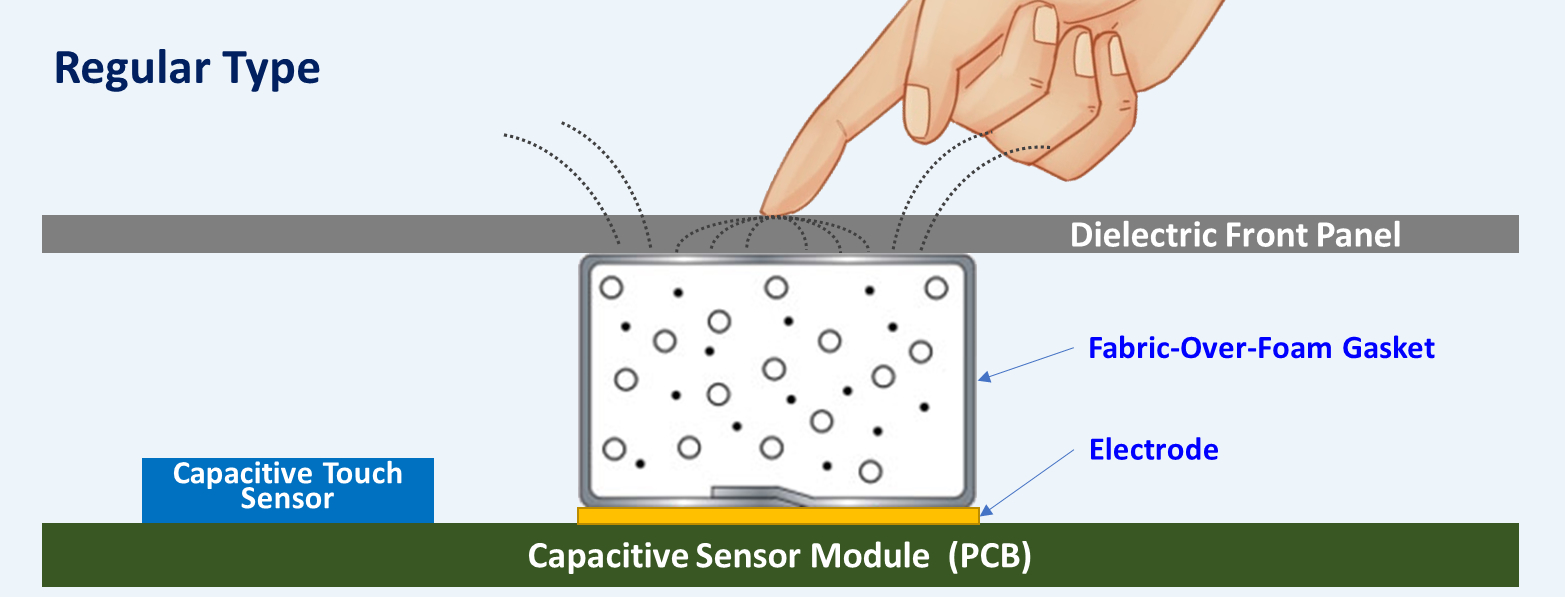

  • 通用型触摸传感器垫片, 触摸开关垫片

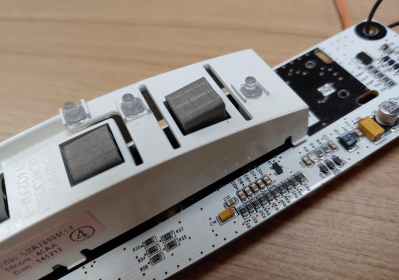

  • 在PCB板上使用通用触摸开关垫片的示例, 触摸传感器垫片, 触摸开关垫片

[中心孔型]

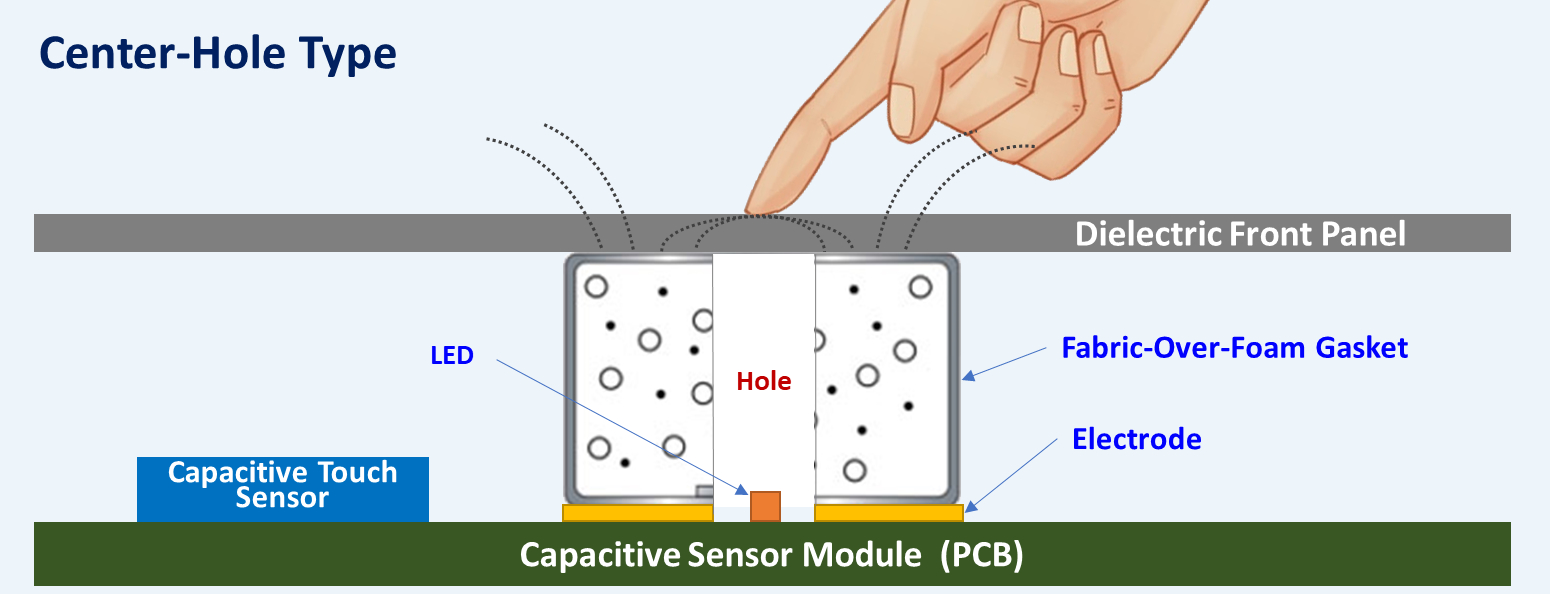

  • 中心孔式触摸传感器垫片

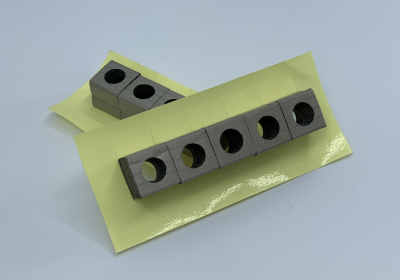

  • 中心孔加工触摸开关垫片

产品支援

产品编号

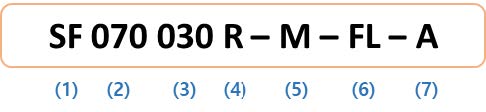

地面泡沫垫片产品代码
Number Code Example
(1) Product Code SF (Shield Foam)
(2) Width(W) 070: 7.0mm
(3) Height(T) 030: 3.0mm
(4) Shape R: Rectangular Shape
D: D Shape
O: O Shape
P: P Shape
DP: Double P Shape
L: L Shape
C: C-fold Shape		 C2: C-fold with PET film Shape
KE: Knife Edge Shape
T: T Shape
U: U Shape
SB: Small B Shape
DR: Double Rectangular Shape
B: Bell Shape Shape
(5) Double-sided Adhesive Tape A4: T2953
C: T2122 (Halogen Free, Flame Retardant)
D: T317
M: T222		 M4: T224 (Halogen Free, Flame Retardant)
N4: T1255 (Halogen Free, Flame Retardant)
N5: T3165 (Halogen Free, Flame Retardant)
X: No adhesive tape
(6) Flame Retardant FL: No Flame Retardant
NB: Flame Retardant (Halogen Free)
NC: Flame Retardant (Dioxin non-detection)
(7) Surface A: PET Ripstop + Cu, Ni
A5: PET Ripstop + Cu, Ni + ATU
B: PET Taffeta + Cu, Ni
C: PET D.T.Y. + Cu, Ni
E: PET Taffeta + Cu, Ni + Carbon		 F: PET Ripstop + Cu, Ni, Ag
H3: PET Taffeta + Cu, Ni, Au
J: PET Ripstop + Cu, Ni + Carbon
P: Al Foil + PET Film + PET Fabric
P4: Al Foil + PET Film

常见问题解答 (FAQ)

Q1. 什么是布包泡棉垫片 (Fabric-over-Foam Gasket)，它如何同时实现 EMI 屏蔽和接地？ ▶

A.

  • 布包泡棉垫片是一种 EMI 垫片，由 PU 泡棉芯包覆导电纤维（聚酯 + Cu/Ni）或铝箔外层组成。导电外层在接合面之间形成连续导电路径，既能阻止电磁泄漏，又能在 PCB、线缆和金属外壳之间实现低电阻接地。
  • 纤维型表面电阻 <0.08Ω/□，铝箔型 <0.05Ω/□，两者在 100MHz~1GHz 频段均可提供超过 65dB 的屏蔽效果（相当于 MIL-STD-83528C）。
  • 泡棉芯的柔软特性可减少对精密部件的机械应力，并支持 10 种以上截面形状及定制。

咨询: tres@esongemc.com / +86-10-8478-2376

Q2. 如何选择纤维型和铝箔型？ ▶

A.

  • 主要依据推荐压缩率和表面电阻。纤维型推荐压缩率 25~30%，适合吸收装配公差；铝箔型表面电阻更低 (<0.05Ω/□)，适合窄缝结构的低电阻接地。
  • 为避免电化学腐蚀，应根据对接材料选择外层镀层（Cu、Ni、Ag、Au 等）。还需确认使用温度 (-20~+80℃)、阻燃等级 (UL94V-0)、RoHS 和无卤认证。

咨询: tres@esongemc.com / +86-10-8478-2376

Q3. 如何设计压缩率和闭合力以保持屏蔽性能和接地可靠性？ ▶

A.

  • 应确保装配最小/最大间隙均在推荐压缩率范围内。压缩不足会导致接触电阻升高和 EMI 泄漏，过度压缩则会产生永久形变，长期降低屏蔽效果。
  • 螺钉间距应小于最高关注频率波长 (λ) 的 1/20，这是常见 EMC 设计标准。还需在实际装配状态下验证接触电阻，并进行高温高湿和热冲击测试。

咨询: tres@esongemc.com / +86-10-8478-2376

Q4. 布包泡棉垫片能否用于电容式触控传感器或开关？ ▶

A.

  • 可以。它能作为电极连接面板与 PCB 触控传感器，泡棉的柔软接触特性可避免对器件施加压力并保持稳定接触。可在中央开孔以便 LED 指示，提高可视性。
  • 若触控点数量适中，该方案比触控网格更具成本优势。触控灵敏度受厚度、压缩率和接触电阻影响，建议在设计初期一并考虑。

咨询: tres@esongemc.com / +86-10-8478-2376
