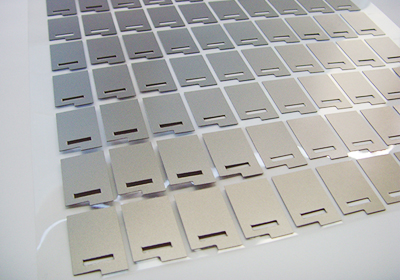

  • NFC电磁波吸收体形状加工

概要

  • NFC/RFID铁氧体片是由高磁导率磁性化合物构成的电磁干扰(EMI)屏蔽材料,可在NFC设备近距离工作时提高感应耦合效率并减轻信号衰减。
  • NFC天线附近金属结构中感应产生的涡流会产生对抗磁场,降低天线性能,减少有效读取距离并可能导致通信故障。铁氧体片具有高磁导率(μr)和高电阻率的特性,当放置在导电基板与天线线圈之间时,可作为磁通集中器同时抑制涡流产生,从而恢复正常工作特性。
  • 专为NFC/RFID应用设计的高磁导率铁氧体片为近场通信(NFC)系统、无线充电联盟(WPC)兼容感应充电以及磁安全传输(MST)协议提供有效的电磁屏蔽解决方案。
  • 邻近金属部件中产生的涡流会产生与NFC天线线圈主磁场相反的寄生磁场,导致有效电感(L)降低、谐振频率失谐、品质因数(Q)下降,进而造成通信链路故障。

主要特征

  • 可生产高磁导率300μ'的产品
  • 非导电性
  • 可生产的厚度为30㎛~500㎛
  • 可处理单面背胶易于贴到设备内部。
  • 可制作片材，卷材，可以按用途进行多种形状加工。

详细 (STA系列)


常用规格

  • 可用频段：10MHz ~ 6GHz
  • 环保产品（符合 RoHS 标准，无卤素）
  • 片材型厚度：30～500 μm（卷材另询）
  • 最大尺寸：片状 350 x 640mm，卷状宽度 600mm

品号 磁导率 [@13.56㎒] 使用温度
[℃]		 密度
[g/cm3]		 导热系数
[W/mK]		 硬度
[Shore A]		 拉伸强度
[kgf/mm2]		 延伸率
[%]		 表面电阻
[Ω/□]
μ' μ"
STA10 55 <2 -30~85 3.9 0.5 90 4 5 >106
STA09 65 <2 -30~85 3.9 0.5 90 4 5 >106
STA08 75 <2 -30~85 3.9 0.5 90 4 5 >105
STA81R* 40 <2 -30~85 2.8 0.1 80 2 8 >105

* STA81R: Roll Type



  • 磁导率图
    NFC用电磁波吸收片的磁导率
  • 应用

    • 手机、平板电脑
    • 数字转换器
    • RFID 标签和读取器
    • ESL（电子价格标签）
    • 公路收费系统
    • 智能钥匙、智能标签
    • MST（磁性安全传输）
    • 无线充电器等

应用实例

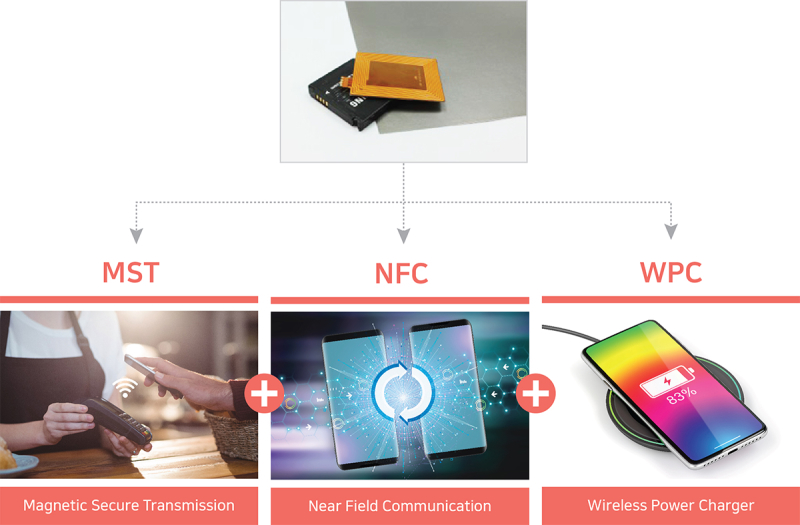

  • 短距离通信(NFC), 无线充电(WPC), 磁安全传输(MST) 等产品上应用到。

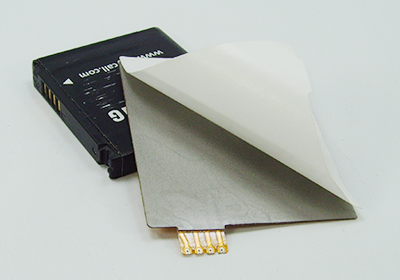

NFC电磁波吸收器使用案例


产品支援


产品编号

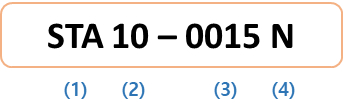

NFC电磁波吸收器产品代码

Number Code Example
(1) Product Code STA (For NFC/RFID)
(2) Serial Number 10, R: Roll type
(3) Thickness (T) 0015: 0.15mm, 0010: 0.1mm
(4) Adhesive Tape T: Single-sided tape
N: No tape

常见问题解答 (FAQ)

Q1. 天瑞利送电子的“NFC 磁性片”与“铁氧体片”有什么技术差异？它与业界称呼 my 各种名称是如何对应的？ ▶

A.

  • 严格来说，这两款产品在制造工艺和材料特性上有着明显的区别。传统的陶瓷烧结铁氧体片(Rigid Ferrite Sheet)是将磁性粉末在高温下烧结而成，其磁导率(μ')非常高，但性质硬且脆(Brittle)，在面对曲面设计或受到物理冲击时较为脆弱。
  • 相比之下，我司的 STA 系列(NFC 磁性片)则是通过将软磁性金属合金粉末与柔性高分子树脂(粘合剂)精密混合而生产出的金属复合片(Metal Composite Sheet)。
  • 行业及学术界交替搜索使用的以下各种术语，皆可通过我司的 STA 系列实现完美应对与替代：
    • • 天线铁氧体片 (NFC/RFID Antenna Sheet): 复合应用于 13.56MHz 频段的智能手机、可穿戴设备、智能卡专用天线时，可最大化磁通引导和匹配稳定性。
    • • 吸波抗金属片 (Anti-Metal Ferrite Sheet): 指一种不可或缺的屏蔽材料，能够物理阻断靠近电池或金属外壳等金属板时产生的 eddy current (涡流)现象，从而恢复支付及识别距离。
    • • 磁场屏蔽片 (Magnetic Field Shielding Sheet): 这属于高功能磁性片的实用称呼。它在无线充电(WPC/Qi) 110kHz~205kHz 频段及 MST(磁安全传输)领域能够聚集泄漏磁通，大幅提高充电效率并抑制周边发热。

咨询: tres@esongemc.com / +86-10-8478-2376

Q2. 移动设备及可穿戴设备内部需要“NFC/RFID 专用磁性片(STA 系列)”的技术原因是什么？ ▶

A.

  • 智能手机或智能手表内部密集分布着电池、金属支架、铝合金外壳等金属成分。
  • 如果在没有磁性片的情况下将 NFC 天线(13.56MHz)靠近这些金属板，天线产生的磁通(磁场)会在金属表面感应出涡流(Eddy Current)。而由该涡流产生的磁场会抵消天线本身产生的磁场。结果会导致天线的识别距离变短，甚至发生完全无法识别的现象。
  • 此时，若在天线与金属之间放置磁性片(STA 系列)，天线产生的磁场将仅通过磁性片(STA 系列)传导，从而能将天线产生的磁场原封不动地传递给接收天线，使识别距离和通信灵敏度达到最大化。

咨询: tres@esongemc.com / +86-10-8478-2376

Q3. 仅凭一款 STA 系列，除了 NFC 通信外，能否同时应对无线充电(WPC)或磁安全传输(MST)频段？ ▶

A.

  • 是的，我司的高磁导率磁性片 STA 系列在设计上完全可以支持使用多频段的复合天线模组。
  • 它不仅能优化 13.56MHz 频段的 NFC/RFID 通信灵敏度，还能在 110kHz ~ 205kHz 频段的无线充电联盟(WPC/Qi)标准感应充电时，减少产生的磁通泄漏(Flux Leakage)，从而提高充电效率。
  • 此外，它还能针对三星支付(Samsung Pay)等所使用的 MST(磁安全传输)规格提供有效的电磁屏蔽解决方案。

咨询: tres@esongemc.com / +86-10-8478-2376

Q4. 将磁性片直接贴在基板或天线线圈表面，会引发短路(Short)等问题吗？ ▶

A.

  • 不会的，您可以完全放心直接贴装。STA 系列在具备出色电磁波吸收及磁通引导性能的同时，基本满足非导电(High Electrical Resistivity，高电阻率)特性。
  • 由于不导电，因此可以直接贴在有高密度走线的 PCB 表面、天线线圈上表面、或是 FPCB(柔性电路板)扁平电缆上，无需额外的绝缘膜处理，有助于实现轻薄的结构设计。

咨询: tres@esongemc.com / +86-10-8478-2376

Q5. 产品的厚度规格有哪些？贴在折叠屏手机或曲面(Curved)结构件上会破碎吗？ ▶

A.

  • STA 系列可根据结构设计空间，提供从最小 30㎛(0.03mm) 到最大 500㎛(0.5mm) 的各种超薄厚度规格。
  • 特别值得一提的是，由于它是将高硬度软磁片加工成柔性膜状的片材(Flexible Sheet)，与传统硬且易碎的块状铁氧体材料不同，即使贴在急剧弯曲的曲面部位、手机背面、或可穿戴显示屏的弯折区域，也不会破碎或导致磁性能下降，具有卓越的机械可靠性。

咨询: tres@esongemc.com / +86-10-8478-2376

Q6. 针对量产工艺，是否可以提供双面胶(PSA)加工以及按所需天线形状进行模切(Die-cutting)供货？ ▶

A.

  • 是的，我司可提供针对客户量产产线优化的定制化供货。
  • 根据产品编码的标注，您可以选择单面带胶型(T)或不带胶的基础型(N)。除了片材形式(最大尺寸 350 x 640mm)外，还可以提供适合自动化产线、宽度为 600mm 的卷材(Roll)形式。
  • 此外，还可以根据客户的天线形状，以精密模具模切(Die-cutting)的形式进行供货。

咨询: tres@esongemc.com / +86-10-8478-2376
