概要

  • 散热硅胶垫是一种典型的热界面材料，能有效地传输电子设备和汽车等各种设备内部热源产生的热量。
  • 将导热粉末分散和混合在具有优异耐热性和电绝缘性能的硅树脂中制成。
  • 具有良好的柔韧性和弹性，对热源有良好的附着力，导热效果好。

主要特征

  • 良好的导热性和阻燃性。
  • 可选择热垫的热导率和硬度。
  • 可使用单面/双面粘合剂、聚酯释放膜层压、形状处理（取决于应用）
  • 超薄散热硅胶片的厚度可达 0.1 毫米。
  • 符合 RoHS/REACH, Halogen Free

说明


散热硅胶垫

Unit TH814S* TH820S TH824S TH825S TH792S Test Method
导热系数 W/mK 1.5 1.5 3.0 5.0 7.0 ASTM D5470 & HOT DISK
颜色 Gray Gray Gray Gray Gray
厚度 mm 0.5 ~ 5.0 0.5 ~ 5.0 0.5 ~ 5.0 0.5 ~ 5.0 0.5 ~ 5.0
硬度 Shore 00 40 ±10 55 ±10 65 ±10 65 ±10 65 ±10 ASTM D2240
密度 g/cm3 2.5 2.5 2.9 3.0 3.2 ASTM D792
介电击穿强度 KV/mm 10 10 6 6 6 ASTM D149
体积电阻 Ω•㎝ 1*1013 1*1013 1*1012 1*1012 1*1012 ASTM D257
表面粘性 双方 双方 双方 双方 双方
火焰等级 V-0 V-0 V-0 V-0 V-0 UL94
使用温度 ℃ -40~200 -40~200 -40~200 -40~200 -40~200

* TH814S: 可用于玻璃纤维增强载体的选项


* 对于上述以外的规格，请单独联系我们的销售团队。
  （若导热系数、硬度、有无支撑、支撑位置、截面粘性或非粘性、颜色等要求不同）

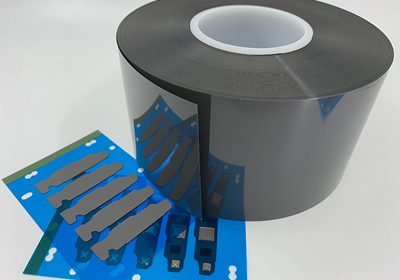

超薄散热硅胶片

Unit TH901S TH830S Test Method
导热系数 W/mK > 1.0 > 2.5 ASTM D5470
颜色 Gray Gray
厚度 mm 0.1 ~ 0.5 0.1 ~ 0.5
密度 Shore A 80 ±10 70 ±10 ASTM D2240
密度 g/cm3 2.3 2.6 ASTM D792
抗拉强度 kgf/cm2 40 20 ASTM D412
介电击穿强度 KV/mm > 10 > 10 ASTM D149
体积电阻 Ω•㎝ > 1*1012 > 1*1012 ASTM D257
表面粘性 None None
火焰等级 V-0 V-0 UL94
使用温度 ℃ -45 ~ 200 -45 ~ 150

应用实例

  • 由于其柔软性和粘合性，易于附着、分离和半固定。
  • 可应用于电动汽车蓄电池模块，实现BMS电路的绝缘散热功能，吸收振动，固定附件。
  • 是一种多用途散热材料，可用于太阳能发电等新能源领域的功率控制器和驱动电机控制部件。

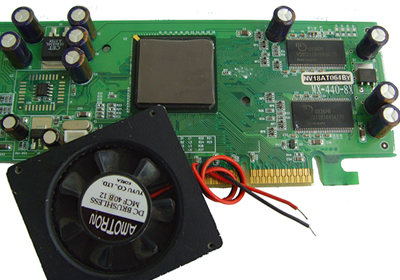

  • 硅胶散热垫贴在热源上

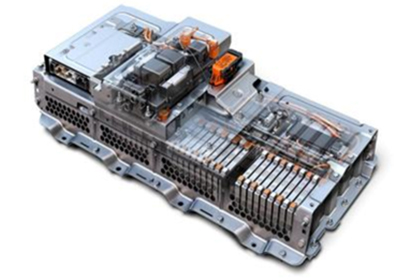

  • 安装在电动汽车电池模块上的散热垫

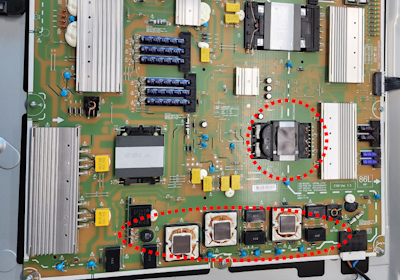

  • TV组件用导热垫

薄型防热片弹性和柔韧性好，表面粘着处理可以很容易地与其他物质（铜箔、无纺布等）进行粘贴（合理性）作业，根据手机等某产品的形状可以进行多样的加工，而且粘性优秀，可以极大地提高热导性能。

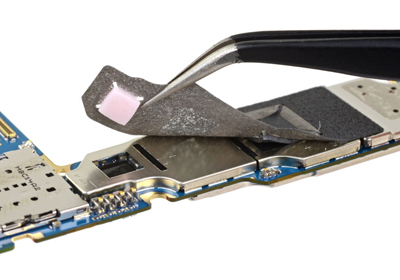

  • 应用于手机的薄导热片

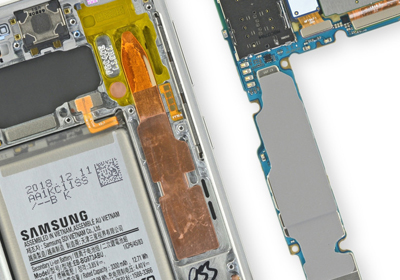

  • 手机采用薄散热片
  • 手机用超薄散热片

* 来源 : https://gigglehd.com/gg/mobile/4483900 / https://gigglehd.com/gg/mobile/5503136

产品支援

产品编号

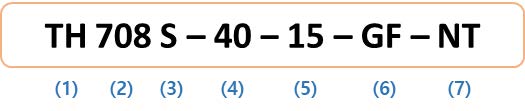

硅胶散热片产品代码
Number Code Example
(1) Product Code TH (Thermal Interface Material)
(2) Serial Number 708
(3) Material S: Silicone
(4) Hardness 40
(5) Thermal Conductivity 15: 1.5W/mK, 70: 7.0W/mK
(6) Base Material GF: Glass Fiber
PF: PET Film
OO: None		 PM: PET Mesh
IF: Polyimid Film
(7) Surface Viscosity ST: Single-sided viscosity
BT: Double-sided viscosity
NT: No viscosity
