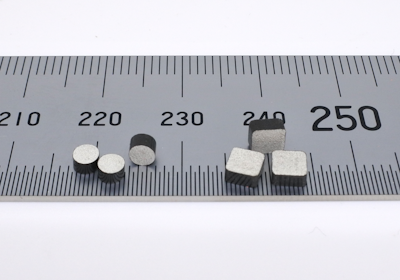

  • SMTIM Round Type

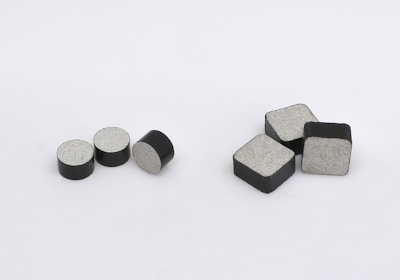

  • SMTIM Size

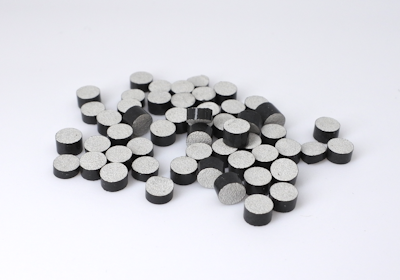

  • SMTIM Round Type

概述

  • SMTIM(SMT型TIM)是一种新概念导热部件,通过在导热基质中沿一定方向排列具有优异各向异性导热性能的碳纤维,并在单面或双面形成金属层,兼具优异的导热性能和可焊接性。
  • 传统导热产品无法焊接,而SMTIM通过在垫片单面或双面进行金属镀层处理,实现了PCB自动贴装,显著提升了生产效率。
  • 产品自身的缓冲性能可提升与对接件之间的贴合力,从而最大化导热性能。

主要特点

  • 垫片单面或双面经过金属镀层处理,可实现SMT回流焊接,并可精密应用于局部区域。
  • 得益于碳纤维的各向异性导热特性,即使在较厚部位,导热性能也优于传统导热垫。(实现8 W/mK以上)
  • 以卷带包装形式供应,可实现自动贴装。
  • 耐热性和阻燃性优异。(可耐受最高150℃)
  • 符合RoHS标准,不含卤素

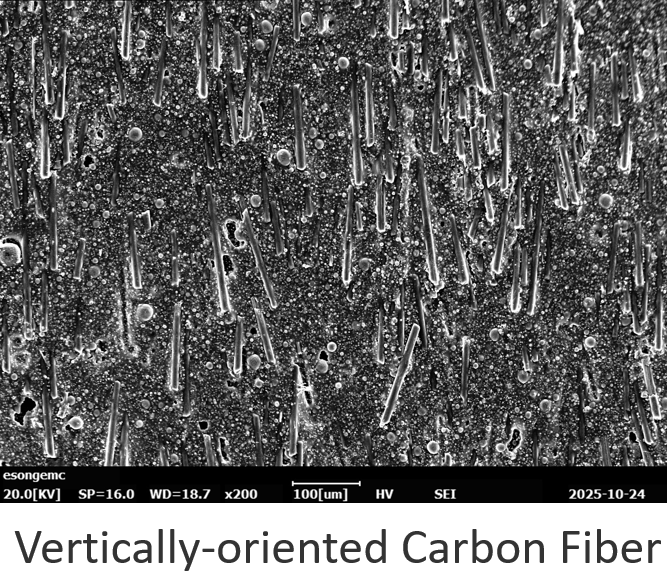

carbon fiber

产品详情


特性

项目 单位 数据 测试方法
导热系数 W/mK > 8 ASTM D5470
反弹力 Kgf 2.18 ESQ-612-52 (压缩20%时)
焊接结合力 gf 550 ~ 850 ESQ-612-36
反复压缩回弹率 % > 95% ESQ-612-26
推荐压缩率 % 10 ~ 20 ESQ-612-52
使用温度 °C < 150 -
环保性 符合RoHS标准,不含卤素 -

* 以W4 × L4 × H2 mm为基准


相较传统导热垫的优势

项目 SMTIM (SMT型TIM) 传统导热垫
贴装方式 经金属镀层处理,可实现SMT回流焊接贴装 无法焊接,需人工贴附
生产效率 卷带包装 → 可实现自动贴装 以人工贴附为主,自动化程度有限
导热系数 8 W/mK以上 -
重量 以轻质碳纤维为主要材料,相比导热垫实现轻量化 使用相对高密度的填充材料

产品支持


产品分类代码

SMTIM 产品代码

编号 内容 示例
(1) 产品代码 STG (SMT Thermal Gasket)
(2) 序列号 100, 200, 300
(3) 形状 O: 圆形, R: 方形
(4) 宽度(直径) 040: 4mm (圆形类型为直径)
(5) 长度 040: 4mm (圆形类型为000)
(6) 高度 020: 2mm
