概要

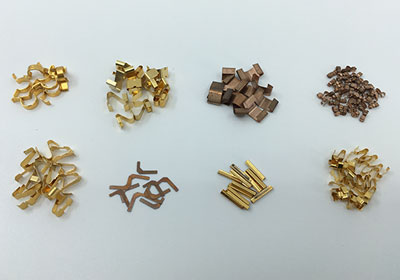

  • 金属簧片(Fingerstock Gasket)是采用铍青铜(BeCu,UNS C17200)材质、具有多点接触(Multi-point Contact)结构的弹簧指状接地/屏蔽元件,可在频繁开合的舱门及可拆卸面板处维持连续的电气接触。
  • 开合过程中产生的擦拭效应(Wiping Action)可清除表面氧化膜,使接触电阻保持较低水平;即使在较低的闭合力(Low Closure Force)下,也能实现出色的阻抗匹配(Impedance Match),抑制接合部的RF泄漏。
  • 铍青铜优异的应力松弛(Stress Relaxation)抗性使其在反复压缩后仍能保持弹簧常数(Spring Constant),并可选配Au/Ni/Sn等多种镀层,防止与配合面之间产生电偶腐蚀(Galvanic Corrosion)。
  • 支持Clip-on、Slot-mount、Solder & Weld、Screw & Rivet、SMT共5种安装方式,可灵活应用于从屏蔽室舱门到汽车电装外壳等各类结构设计。
  • 电子设备需要接地的原因

主要特征

  • 材质:铍青铜(BeCu,UNS C17200)—— 优异的弹簧特性与抗疲劳性(Fatigue Resistance)
  • 低接触电阻:多点接触结构与擦拭效应确保稳定的低电阻接地路径
  • 表面处理:Au/Ni/Sn镀层选项 —— 根据配合材质防止电偶腐蚀并增强耐腐蚀性
  • 支持SMT:可提供卷带包装,实现自动化表面贴装
  • 符合RoHS标准

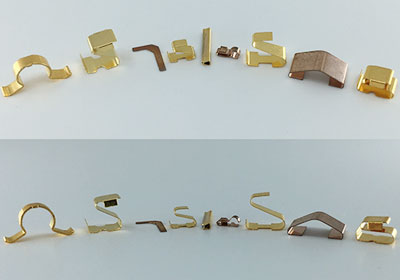

产品类型

请根据产品形态与安装方式,从以下产品系列中选择相应品号。


夹型 F617, F623, F624, F625, F627, F643, F647, F650, F653, F656, F6561, F6562
插槽安装类型 F628, F641, F641 Track, F663
焊接和焊接类型 F616, F618, F619, F620, F621, F626, F657, F658
螺钉和铆钉类型 F648, F652, F659
SMT类型 F634, F635, F637, F639, F654, F660, F661

  • 夹型
  • 插槽安装类型
  • 焊接和焊接类型
  • 螺钉和铆钉类型
  • SMT类型

  • 夹型结构与特点

    Clip-on type指形簧片衬垫外形

    只需以卡扣方式卡入安装板即可完成安装;可根据类型使用螺丝固定,或依据安装板厚度选择合适产品。

    F617 指形簧片衬垫
    品号:F617
    材质

    磷青铜

    表面镀层

    Au/Ni

    供货单位

    Max. 600mm/80pin

    F617 指形簧片衬垫图纸
    F623 指形簧片衬垫
    品号:F623
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    394mm/31pin

    F623 指形簧片衬垫图纸
    F624 指形簧片衬垫
    品号:F624
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    400mm/42pin

    F624 指形簧片衬垫图纸
    F625 指形簧片衬垫
    品号:F625
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    370mm/20pin

    F625 指形簧片衬垫图纸
    F627 指形簧片衬垫
    品号:F627
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    408mm/12pin

    F627 指形簧片衬垫图纸
    F643 指形簧片衬垫
    品号:F643
    材质

    磷青铜

    表面镀层

    Au/Ni

    供货单位

    27pin, 28pin

    F643 指形簧片衬垫图纸
    F647 指形簧片衬垫
    品号:F647
    材质

    磷青铜

    表面镀层

    Ni

    供货单位

    卷材类型

    F647 指形簧片衬垫图纸
    F650 指形簧片衬垫
    品号:F650
    材质

    SUS

    表面镀层

    -

    供货单位

    450mm/30pin

    F650 指形簧片衬垫图纸
    F653 指形簧片衬垫
    品号:F653
    材质

    SUS

    表面镀层

    -

    供货单位

    450mm/30pin

    F653 指形簧片衬垫图纸
    F656 指形簧片衬垫外形
    品号:F656
    材质

    BeCu

    表面镀层

    -

    供货单位

    409.4mm/43pin

    适用于3mm以内厚度板材

    F656 指形簧片衬垫图纸
    F6561 指形簧片衬垫
    品号:F6561
    材质

    BeCu

    表面镀层

    -

    供货单位

    409.4mm/43pin

    适用于2mm以内厚度板材

    F6561 指形簧片衬垫图纸
    F6562 指形簧片衬垫
    品号:F6562
    材质

    BeCu

    表面镀层

    -

    供货单位

    409.4mm/43pin

    适用于2mm以内厚度板材

    F6562 指形簧片衬垫图纸

  • 插槽安装类型结构与特点

    Slot Mount Type指形簧片衬垫外形

    以包裹安装板的方式卡入安装。

    F628 指形簧片衬垫
    品号:F628
    材质

    BeCu

    表面镀层

    Ni

    供货单位

    213.7mm/45pin

    F628 指形簧片衬垫图纸
    F641 指形簧片衬垫
    品号:F641
    材质

    BeCu

    表面镀层

    Ni

    供货单位

    220.8mm/48pin

    F641 指形簧片衬垫图纸
    F641 Track 指形簧片衬垫
    品号:F641 Track
    材质

    BeCu

    表面镀层

    Ni

    供货单位

    Max, 551mm

    F641 Track 指形簧片衬垫图纸
    F663 指形簧片衬垫
    品号:F663
    材质

    SUS

    表面镀层

    -

    供货单位

    203mm

    F663 指形簧片衬垫外形

  • 焊接和焊接类型结构与特点

    Solder & weld type指形簧片衬垫外形

    通过焊接方式将指形簧片衬垫固定于安装板;当安装面积较大时,也可采用导电双面胶带粘贴固定。

    F616 指形簧片衬垫
    品号:F616
    材质

    BeCu

    表面镀层

    Au

    供货单位

    405mm/162pin

    F616 指形簧片衬垫外形
    F618 指形簧片衬垫
    品号:F618
    材质

    SUS

    表面镀层

    -

    供货单位

    720mm/60pin

    F618 指形簧片衬垫外形
    F619 指形簧片衬垫
    品号:F619
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    406mm/85pin

    F619 指形簧片衬垫外形
    F620 指形簧片衬垫
    品号:F620
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    406mm/64pin

    F620 指形簧片衬垫外形
    F621 指形簧片衬垫
    品号:F621
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    400mm/42pin

    F621 指形簧片衬垫外形
    F626 指形簧片衬垫
    品号:F626
    材质

    BeCu

    表面镀层

    Sn

    供货单位

    382mm/41pin

    F626 指形簧片衬垫外形
    F657 指形簧片衬垫
    品号:F657
    材质

    BeCu

    表面镀层

    Au

    供货单位

    1pin

    F657 指形簧片衬垫
    F658 指形簧片衬垫
    品号:F658
    材质

    BeCu

    表面镀层

    Au

    供货单位

    1pin

    F658 指形簧片衬垫外形

  • 螺钉和铆钉类型结构与特点

    Screw & rivet type指形簧片衬垫外形

    先固定导轨(Track)后将指形簧片衬垫插入导轨,或直接用铆钉将指形簧片衬垫固定于安装板。

    F648 指形簧片衬垫
    品号:F648
    材质

    BeCu

    表面镀层

    Ni

    供货单位

    1pin

    F648 指形簧片衬垫外形
    F652 指形簧片衬垫
    品号:F652
    材质

    BeCu

    表面镀层

    -

    供货单位

    1pin

    F652 指形簧片衬垫外形
    F659 指形簧片衬垫
    品号:F659
    材质

    BeCu

    表面镀层

    -

    供货单位

    1pin

    F659 指形簧片衬垫外形

  • SMD 类型结构与特点

    SMT mount type指形簧片衬垫外形

    支持自动贴装(SMT),可根据焊盘图形尺寸定制生产。

    (采用卷带包装)

    F634 指形簧片衬垫外形
    品号:F634
    材质

    BeCu/SUS

    表面镀层

    Au

    供货单位

    2,750Pin/Reel

    F634 指形簧片衬垫外形
    F635 指形簧片衬垫
    品号:F635
    材质

    BeCu/SUS

    表面镀层

    Au

    供货单位

    2,250Pin/Reel

    F635 指形簧片衬垫外形
    F637 指形簧片衬垫
    品号:F637
    材质

    SUS

    表面镀层

    Au

    供货单位

    1,500Pin/Reel

    F637 指形簧片衬垫外形
    F639 指形簧片衬垫
    品号:F639
    材质

    BeCu

    表面镀层

    Au

    供货单位

    1,500Pin/Reel

    F639 指形簧片衬垫外形
    F654 指形簧片衬垫
    品号:F654
    材质

    BeCu

    表面镀层

    Au

    供货单位

    2,000Pin/Reel

    F654 指形簧片衬垫外形
    F660 指形簧片衬垫
    品号:F660
    材质

    BeCu

    表面镀层

    Au

    供货单位

    2,000Pin/Reel

    F660 指形簧片衬垫外形
    F661 指形簧片衬垫
    品号:F661
    材质

    BeCu

    表面镀层

    Au

    供货单位

    1,000Pin/Reel

    F661 指形簧片衬垫外形

接触电阻-压缩测试结果

测试方法:ESQ-517-27

指形簧片衬垫压缩电阻测试-Clip-on Type
指形簧片衬垫压缩电阻测试-Slot-mount Type
指形簧片衬垫压缩电阻测试-Screw & Rivet Type
指形簧片衬垫压缩电阻测试-Solder & Weld Type
指形簧片衬垫压缩电阻测试-SMD Type

应用实例

指形簧片衬垫主要安装于PCB或外部金属机壳上,实现电磁噪声屏蔽与接地功能;凭借优异的耐热性与耐久性,近年来在汽车电装部件中的应用也日益增多。

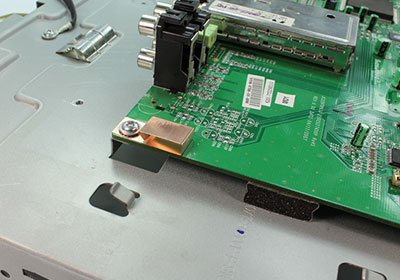

  • 安装于PCB上的指形簧片衬垫

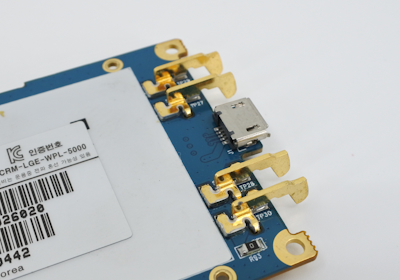

  • 安装于PCB上的指形簧片衬垫实现电磁屏蔽与接地功能

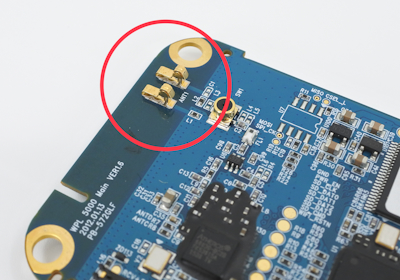

  • 安装于PCB上的指形簧片衬垫实现电磁屏蔽与接地功能

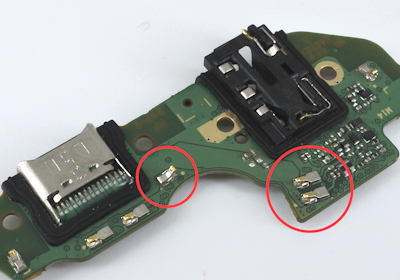

  • 安装于PCB上的指形簧片衬垫实现电磁屏蔽与接地功能
  • 安装于PCB上的指形簧片衬垫实现电磁屏蔽与接地功能
  • 安装于PCB上的指形簧片衬垫实现电磁屏蔽与接地功能

产品支援

产品分类代码

指形簧片衬垫产品代码
编号 内容 示例
(1) 产品代码 F (Finger Strip Gasket)
(2) 序列号 634

常见问题 (FAQ)

Q1. 表面镀层(Au/Ni/Sn)的选择标准是什么?若与配合材质不匹配会产生什么问题? ▶

A.

  • 镀层选择的核心标准在于其与配合接触面金属之间在电偶序(Galvanic Series)中的电位差。若电位差较大的异种金属在潮湿环境下保持接触,将引发电偶腐蚀(Galvanic Corrosion),导致接触电阻急剧上升,长期而言会降低接地性能。金(Au)镀层具备最低接触电阻和最佳耐腐蚀性,适用于高可靠性RF连接器附近;镍(Ni)镀层硬度较高,适合频繁磨损的环境;锡(Sn)镀层则性价比高,适用于一般接地用途。建议根据配合材质(铝合金外壳、不锈钢或镀层钢板)选择相应的镀层类型;如不确定,可将配合材质信息告知易松EMC销售团队,我们将为您推荐最佳镀层方案。

咨询: ask@esongemc.com / +82-2-2082-5420

Q2. 在Clip-on、Slot-mount、Solder & Weld、Screw & Rivet、SMT中,应如何选择安装方式? ▶

A.

  • 安装方式的选择取决于安装板厚度、装配工艺以及是否需要返工(Rework)。Clip-on与Slot-mount类型无需工具即可卡入,适合需频繁拆装维护的位置;Solder & Weld与Screw & Rivet类型则适用于需要永久固定的结构。SMT类型通过回流焊工艺自动贴装于PCB,省去人工装配步骤,可提升量产时的生产效率,在日趋小型化的电子设备接地设计中采用率不断提高。易松EMC支持全部五种安装方式,请告知安装板厚度及装配方式,我们将为您推荐最合适的品号。

咨询: ask@esongemc.com / +82-2-2082-5420

Q3. 指形簧片衬垫与螺旋弹簧衬垫(Spiral Gasket),应如何选择? ▶

A.

  • 两者均为用于接地与屏蔽的弹簧接触元件,但在接触方式与适用环境上有所不同。指形簧片衬垫以较低的闭合力实现多点擦拭接触,适合开合频繁的舱门与面板;但其钩状结构更接近点接触或线接触,可能划伤配合面,或钩住较细的线缆。相比之下,螺旋弹簧衬垫采用圆形螺旋结构,可在配合面整周形成均匀接触,划伤风险更低,在半导体设备的精密密封方面表现出更强优势。若访问频率极高且要求低压缩力,建议选用指形簧片衬垫;若精密密封与颗粒控制至关重要,则建议选用螺旋弹簧衬垫。

咨询: ask@esongemc.com / +82-2-2082-5420

Q4. 指形簧片衬垫在开合频繁的舱门、可拆卸面板中,其接触性能(弹簧常数)能维持到什么程度? ▶

A.

  • 易松EMC的指形簧片衬垫采用铍青铜(BeCu,UNS C17200)材质,凭借优异的应力松弛(Stress Relaxation)抗性,即便经历长期反复的压缩与释放循环,其弹簧常数(Spring Constant)与接触力也不易下降。开合过程中指状表面与配合面之间产生的擦拭效应(Wiping Action)可持续清除表面氧化膜,提供抑制接触电阻上升的自清洁(Self-cleaning)效果。但若反复出现过度压缩(Over-compression),可能导致永久变形(Permanent Set)累积,因此在机构设计时遵循推荐压缩范围,是确保长期可靠性的关键。该产品尤其适用于屏蔽室舱门、机架面板等访问频率较高的接合部位。

咨询: ask@esongemc.com / +82-2-2082-5420
