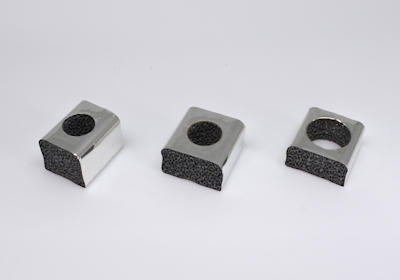

  • SMT垫片类型触摸开关垫片
  • SMT触摸开关垫片卷盘载带包装
  • SMT垫片类型触摸开关

概要

  • SMT触控开关衬垫是电容式触控系统中连接面板与PCB的导电电极。PU海绵心材叠层导电性PI薄膜,相比弹簧式接触面积更宽、阻抗更低,实现接触电阻低于0.1Ω、压缩回复率90%以上的稳定性能,误触风险低于弹簧或顶针方式,广泛应用于家电、工业设备、医疗器械及汽车电装领域。
  • 中心开孔加工型可使PCB上的LED光线透过面板正面,无需导光板即可可视化触控开关状态;SMT自动贴装型支持贴片工艺(回流焊230~260℃,接合强度500gf以上),在量产中确保生产效率与成本竞争力。

主要特征

  • 卓越的电气特性：低接触电阻低于0.1Ω，提供卓越的电气连接
  • 可自动安装（SMT类型）：提高工作效率和降低工艺成本
  • 经济高效：经济实惠的替代解决方案，与昂贵的触摸屏方式相比
  • 软接触：防止设备损坏，耐腐蚀
  • 可连动LED：通过中央孔加工可实现触摸开关点灯可视化

产品说明


  • 可以自动安装（SMT），优化批量生产
  • 与传统弹簧相比，通过平滑的接触力提高触控感
  • 中央孔加工可与LED配合使用→直观的触摸反馈

  • 标准型触摸传感器垫片，触摸开关垫片，触摸开关

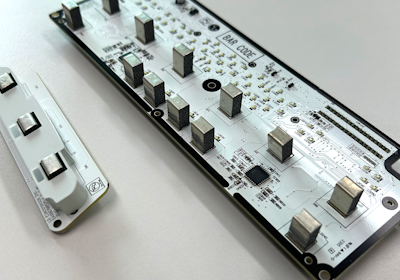

  • SMT垫片类型触摸开关使用案例


  • 产品特性
项目 单位 数据 备注
外皮 导电PI膜
芯材 耐热性PU泡棉
电阻 贴装前 Ω < 0.1Ω ESQ-612-02
贴装后 Ω < 0.1Ω ESQ-612-02
压缩复原率 % > 90% ESQ-612-26
推荐压缩率(加压率) % 20% ESQ-612-27
锡焊接头强度 gf > 500 ESQ-612-36
回流温度条件 ℃ 230~260 峰值时间：最大10秒
使用温度 ℃ -40~+125 -
阻燃性 UL94 V-0

应用案例

  • 家用电器：使用微波炉、洗衣机、冰箱等触摸板的产品
  • 工业设备：控制面板，自动化设备的触摸界面
  • 医疗器械：基于触摸的诊断设备和控制设备
  • 汽车电场：中央屏幕、触摸按钮等

  • SMT垫片类型触摸开关
  • SMT垫片类型触摸开关
  • SMT垫片类型触摸开关

常见问题（FAQ）

Q1. 柔软的接触结构对接触电阻和可靠性有何影响? ▶

A.

  • SMT触控开关衬垫采用PU海绵心材与导电性PI薄膜的组合结构,相比弹簧式接触方式能以更大面积紧密贴合面板,使贴装前后的接触电阻均稳定保持在0.1Ω以下。较宽的接点面(导电路径)降低了局部接触不良的风险,90%以上的压缩回复率则确保在反复触摸下依然维持稳定的接触性能。

咨询： tres@esongemc.com / +86-10-8478-2376

Q2. 相比弹簧或弹簧顶针方式,电容式触摸识别灵敏度为何更优? ▶

A.

  • 接触阻抗越低、越稳定,电容式触摸的信号衰减就越小、识别灵敏度就越高——这款电容式触摸衬垫凭借柔软的接触力与宽接点面确保稳定的导电路径,相比弹簧或弹簧顶针方式,误触或识别失败的风险更低。

咨询： tres@esongemc.com / +86-10-8478-2376

Q3. 中心开孔加工型适用于什么用途?如何与LED联动? ▶

A.

  • 中心开孔加工型通过衬垫中心的通孔,使贴装于PCB上的LED光线直接透过该孔照射至面板正面,无需额外导光板即可通过LED点亮即时呈现触摸的开/关状态。该类型适用于家电操作面板、工业控制面板等需要以视觉方式确认触摸状态的应用场景。

咨询： tres@esongemc.com / +86-10-8478-2376

Q4. 是否支持SMT自动贴装?回流焊工艺中是否存在问题? ▶

A.

  • 支持。SMT型触控开关衬垫专为自动化贴片(Pick & Place)贴装设计,相比传统手工插装式弹簧可提升生产效率并降低工艺成本。该产品可适应230~260℃(峰值时间最长10秒)的标准回流焊温度曲线,焊接接合强度大于500gf,确保在SMT工艺过程中不脱落、不偏位,实现稳定贴装。

咨询： tres@esongemc.com / +86-10-8478-2376
