金属丝网衬垫

  • 金属丝网条

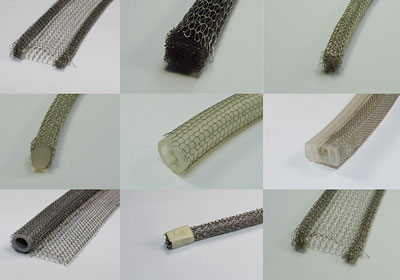

  • 各类电磁屏蔽丝网垫片

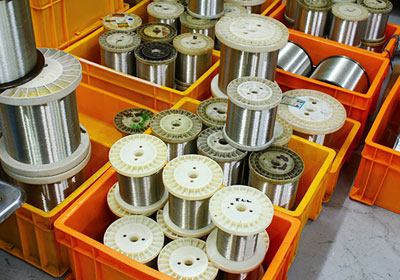

  • 丝网垫片原材料

概要

  • EMI屏蔽金属丝网衬垫采用针织方式编织,弹性良好,与对手接触优秀,屏蔽效果高,耐腐蚀性/耐油性强的电子波屏蔽材料。
  • 根据要求屏蔽特性,可以选择莫奈尔、SUS等钢丝材质,根据硬度,钢丝网内部也可以加入硅胶、聚氨酯等材质进行制作。

主要特征

  • 优越的屏蔽效果
  • 优异的耐腐蚀性和耐油性
  • 使用丝材质为镀锡铜线、不锈钢等
  • 芯材采用聚氨酯海绵、硅橡胶、CR泡棉等。

详细


材料选定

种类 直径 (mm)
Stainless Steel #304 Soft 0.08, 0.11
Sn Plated Cu 0.12
TCS 0.12


产品形状

矩形类型

(芯材:海绵)

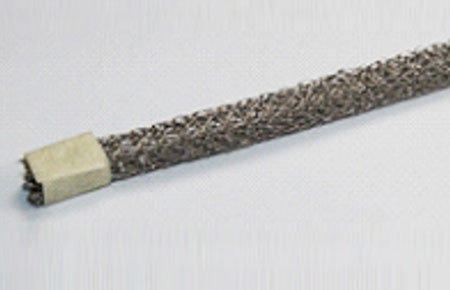

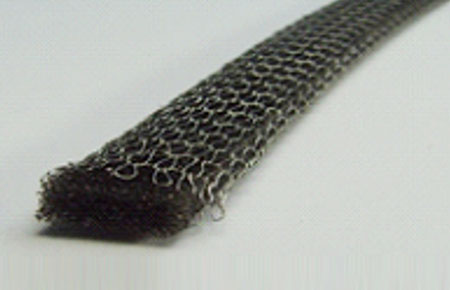

金属丝网条-方型

圆形类型

(芯材:海绵)

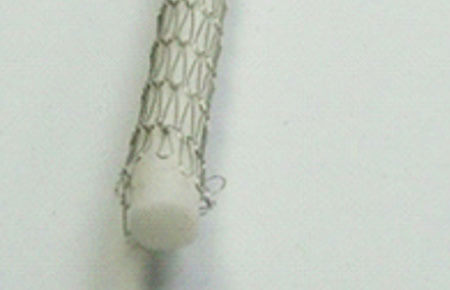

金属丝网条-圆形,海绵芯

圆形类型

(芯材:泡棉)

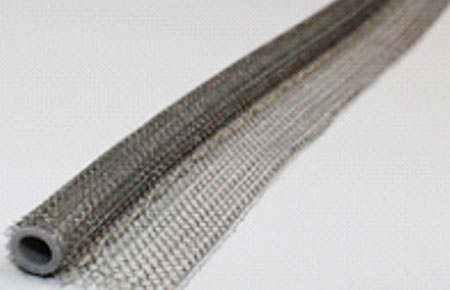

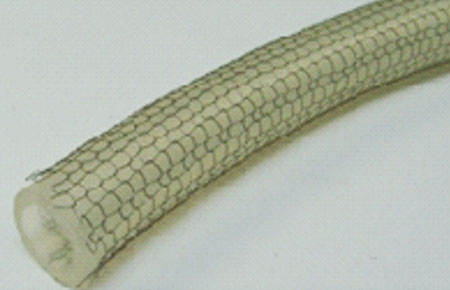

金属丝网条-圆形,硅胶管

圆形类型

(芯材:硅橡胶管)

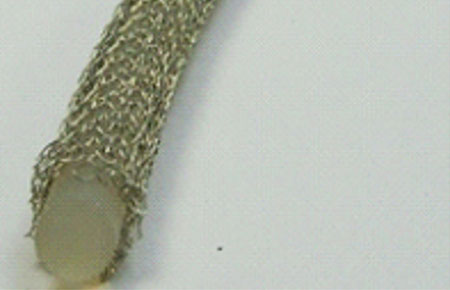

金属丝网条-圆形,硅胶固体

圆形类型

(芯材:硅胶)

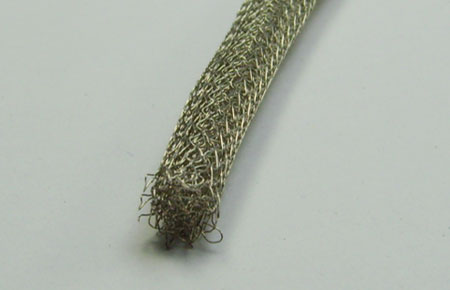

金属丝网条-圆形,全网眼

方形

(芯材:全金属)

金属丝网条-方型,全网眼

P 类型

(芯材:硅橡胶管)

金属丝网条-P型,硅胶管

双P类型

(芯材:全金属)

金属丝网条-DP型,全网眼

* 除上述形状、尺寸和材料外,还提供其他材料。


应用实例

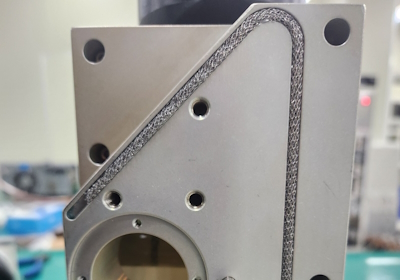

金属框架槽上安装丝网条,通过堵塞框架之间的间隙来提高屏蔽率。根据框架类型,可以使用各种类型的产品。

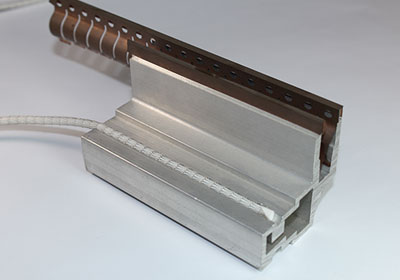

  • 圆硅胶管芯丝网垫片应用实例

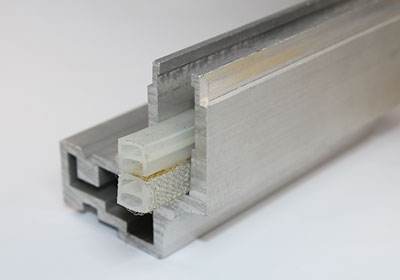

  • 矩形硅胶管网垫片应用案例
  • 槽式安装金属丝网垫片应用

产品支援

产品编号

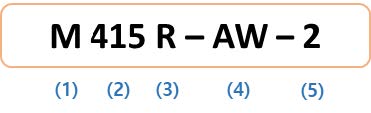

丝网垫片产品代号
Number Code Example
(1) Product Code M (Metal Wire Mesh Gasket)
(2) Serial Number 415
(3) Shape S: Square (Rectangular) Shape
R: Round (Circular) Shape
P: P Shape
DP: Double P Shape
A: All Wire Rectangular Shape
B: All Wire Circular Shape
(4) Core Material AW: All Wire
PU: PU Sponge
SF: Silicone Foam Sponge
LTX: Latex
SH: Silicone Rubber Sponge
EM: EDPM Sponge
CR: CR Sponge
S: All Silicone
(5) Wire Layer 1: Single Layer, 2: Double Layers
