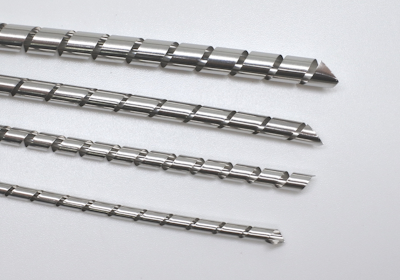

  • RF/EMI Shield Hastelloy Spiral Gasket
  • RF/EMI Shield Hastelloy Spiral Gasket

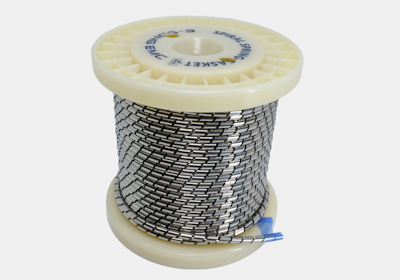

  • RF/EMI Shield Hastelloy Spiral Gasket Packaging

概要

  • 哈氏合金 C-276（UNS N10276）是镍-钼-铬系高耐蚀合金，在极端环境下也能提供卓越的耐久性和可靠性。特别是抗点蚀、缝隙腐蚀和应力腐蚀裂缝，在严酷的化学环境中发挥出色的性能。
  • 哈氏合金金属螺旋管在严酷和腐蚀性环境中为高性能应用程序提供优化的屏蔽和保护。在化学气体或高温环境中特别有用，如半导体设备（CVD）工艺。

主要特征

  • 卓越的耐蚀性：即使在高温和高强度化学环境中也具有极高的耐用性。
  • 在极端环境下保持稳定性：Hasteloy板材在高温和强大的化学物质下保持强度和耐蚀性，无变形。
  • 坚固耐用：耐酸、抗点蚀和裂缝，长期可靠。

产品说明


板材（条）化学成分(%)

镍 钼 铬 铁 钨
% Balance 15.0-17.0 14.5-16.5 4.0-7.0 3.0-4.5


板材（条）物理特性

特性 单位 数值 特性 单位 数值
密度 lb/in³ 0.321 杨氏模量 10³ ksi 29.8
g/cm³ 8.89 GPa 205
熔化范围 °F 2415-2500 弹性系数 10³ ksi 11.4
°C 1325-1370 GPa 79
热导率 W/m•°C 9.8 电阻 µΩ•cm 122.9


反弹力

P/N 带条尺寸 反弹力 (kgf/in)
10% 压缩 20% 压缩 25% 压缩 30% 压缩
E023AE Ø 2.3mm, W 3.3mm 2.48 6.75 8.38 10.05
E035AE2 Ø 3.5mm, W 4.6mm 2.19 5.09 5.72 6.51
E035AE3 Ø 6.4mm, W 6.4mm 1.11 2.40 2.89 3.19

产品支援


P/N 结构

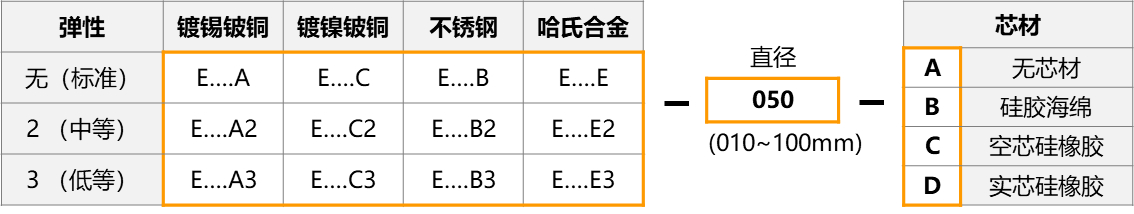

EMI shield spiral gasket part number structure


P/N P/N 说明
Hastelloy Spiral gasket product code 中弹性，哈氏合金条，外径Ø3.5毫米，空芯硅橡胶
Hastelloy Spiral gasket product code 标准弹性，哈氏合金条，外径Ø3.2 mm，O环内径50mm，无芯材


如何选择正确的P/N

* 可选板材（带条）材料、压力、内线材质、O形圈等

选项 代码
弹性 无: 标准, 2: 中等, 3: 低等
板材材质 A: 镀锡铍铜, C: 镀镍铍铜, B: 不锈钢, E: 哈氏合金
直径 (Ø) 010~100 (1.0~10.0mm)
芯材 (内码) A: 无, B: 硅胶海绵, C: 空芯硅橡胶, D: 实芯硅橡胶
O-环 内径* R: O-环 内部直径(mm)

* O-环制造：采用点焊提高接头的精密焊接和耐久性
    （根据螺旋管的大小和芯材材质，O环内径可能会受到限制。）
